İnce sac uygulamalarında güçlü diş oluşturmak, montaj güvenilirliğini artırmak ve doğru ürün tipini seçmek için hazırlanmış sadeleştirilmiş web uyumlu teknik rehber.
4Temel ürün tipi
M3–M8Diş aralığı
PresMontaj yöntemi
Bölüm 1
İnce Saclarda Güçlü ve Güvenilir Bağlantı Çözümü
Saca çakılan bağlantı elemanları, ince metal parçalarda sağlam diş ve güvenli montaj elde etmenin pratik yoludur.
Saca çakılan bağlantı elemanları; ince sac yüzeylerde dayanıklı, tekrarlanabilir ve profesyonel bağlantı oluşturmak için tasarlanmıştır. Parçaya kontrollü pres kuvveti ile uygulanan bu elemanlar, sacın içine kilitlenerek yüksek mekanik dayanım sağlar ve montaj güvenilirliğini artırır.
Özellikle elektronik muhafazalar, kontrol panoları, metal kabinetler, endüstriyel ekipmanlar ve çeşitli sac parça uygulamalarında; vida bağlantısı, sabitleme ve taşıyıcı montaj noktası oluşturmak için ideal çözümler sunar. Altınkaya'nın ürün gamında yer alan farklı tipteki saca çakılan somun, saplama ve standoff çözümleri; tasarım esnekliği, hızlı montaj ve uzun ömürlü kullanım avantajı sağlar.
Bölüm 2
Nasıl, Neden ve Nerede Kullanılır?
Saca çakılan bağlantı elemanları, ince metal saclara pres kuvveti ile uygulanarak malzeme içinde mekanik olarak kilitlenen kalıcı bağlantı elemanlarıdır. Uygun deliğe yerleştirilen ürün, kontrollü baskı ile sac içine oturur ve sağlam bir montaj noktası oluşturur. Bu yöntem, ince sac parçalarda güçlü diş ve güvenilir bağlantı elde etmek için etkili bir çözümdür.
Bu ürünler; elektronik muhafazalar, kontrol panoları, metal kabinler ve çeşitli endüstriyel sac uygulamalarında yaygın olarak kullanılır. Özellikle yüksek dayanım, hızlı montaj ve düzenli parça yapısı gereken tasarımlarda önemli avantaj sağlar. Arka taraftan erişimin sınırlı olduğu uygulamalarda da montajı kolaylaştırır.
Saca çakılan bağlantı elemanlarının avantajları
- İnce saclarda güçlü ve güvenilir diş oluşturur.
- Kaynak, ek sabitleme veya karmaşık işlem ihtiyacını azaltır.
- Sade yuvarlak bir deliğe monte edilir.
- Düşük profil ve temiz montaj görünümü sağlar.
- Yüksek tork ve sökülmeye karşı dayanım sunar.
- Seri üretim süreçlerine uygundur.
- Elektronik ve endüstriyel uygulamalarda montaj verimliliğini artırır.
- Farklı ürün tipleriyle tasarım esnekliği sağlar.
- Uzun ömürlü ve profesyonel bağlantı çözümü sunar.
Bölüm 3
Montaj Güvenilirliği ve Uygulama Koşulları
Saca çakılan bağlantı elemanları; metal sac parçalarda güvenilir, tekrar edilebilir ve dayanıklı montaj noktaları oluşturmak için tasarlanmıştır. Presleme sırasında ürün, önceden hazırlanmış deliğe kontrollü kuvvetle uygulanır ve sac içinde mekanik olarak kilitlenir. Bu yapı; panel, gövde ve iç montaj parçalarında sağlam dişli bağlantı oluşturur.
Altınkaya ürün gamında açık yükseltme (SO), kapalı yükseltme (BSO), çakma vida (FH) ve çakma somun (S) tipleri bulunur. SO ve BSO serileri M3–M5, FH ve S serileri ise M3'ten M8'e kadar farklı diş seçenekleri sunar; ürünler çelik malzeme olarak listelenmektedir.
Ürün özeti tablosu
| Model | Görsel | Tanım | Diş Ölçüsü | Boy Aralığı | Malzeme |
|---|---|---|---|---|---|
| SO |  | Açık çakma yükseltme | M3–M5 | 3–25 mm | Çelik |
| BSO |  | Kapalı çakma yükseltme | M3–M5 | 6–26 mm | Çelik |

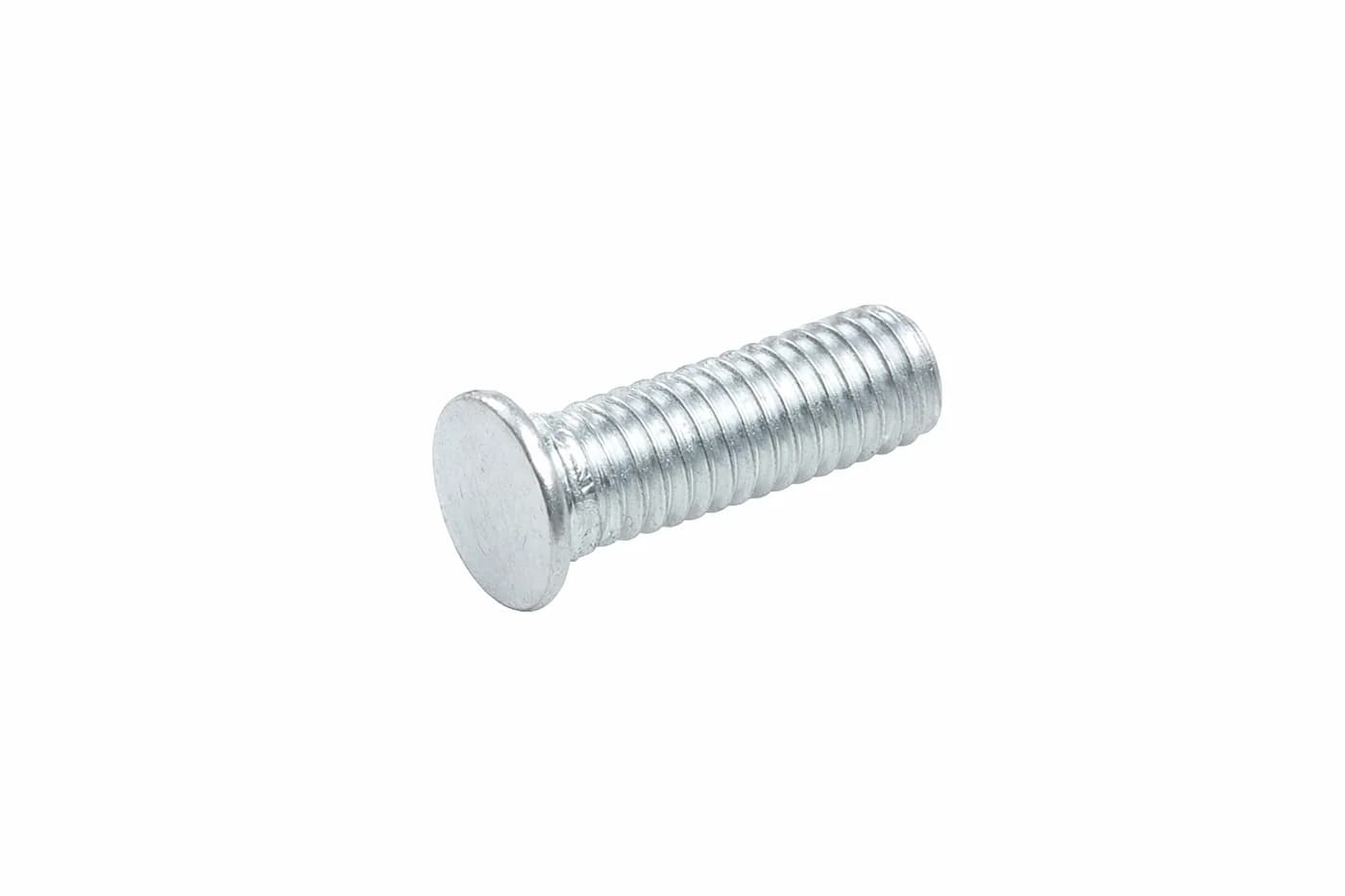

| FH |  | Çakma vida | M3–M8 | 6–35 mm | Çelik |

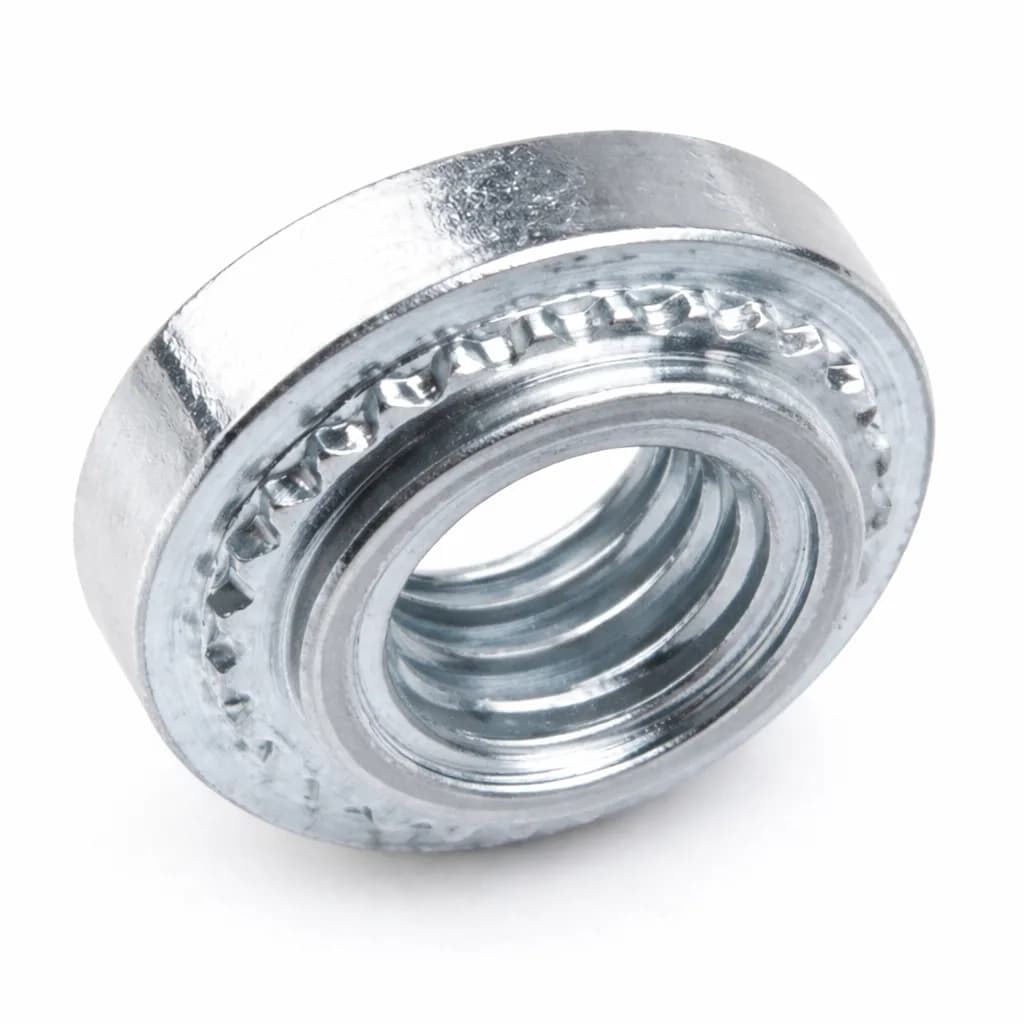

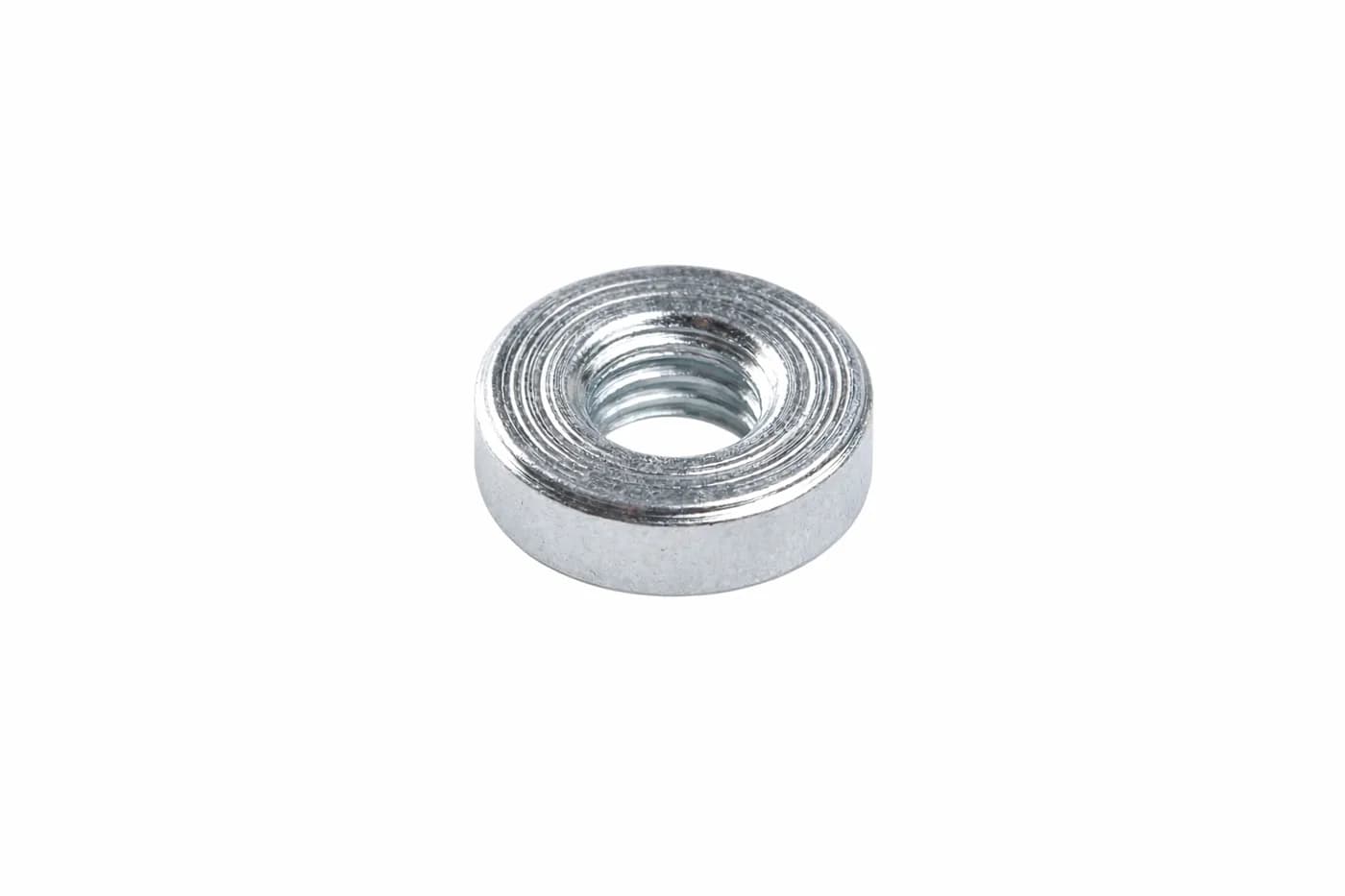

| S |  | Çakma somun | M3–M8 | 2,47–6,85 mm | Çelik |
Detaylı ölçü seçenekleri ve teknik çizimler için ürün sayfalarına veya teknik resimlere bakınız.
Güvenilirliği etkileyen faktörler
- Doğru delik ölçüsü
- Uygun sac kalınlığı
- Sac malzemenin uygunluğu
- Doğru ürün tipi seçimi
- Yeterli ve kontrollü pres kuvveti
- Doğru montaj yönü ve yüzeyi
- Tekrarlanabilir üretim koşulları
Bölüm 4
Saca Çakılan Bağlantı Elemanlarının Temel Tipleri

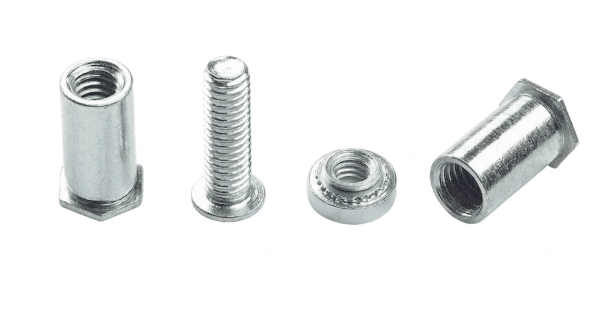

SO, BSO, S ve FH serileri farklı montaj ihtiyaçlarına göre yapılandırılmıştır.
SO

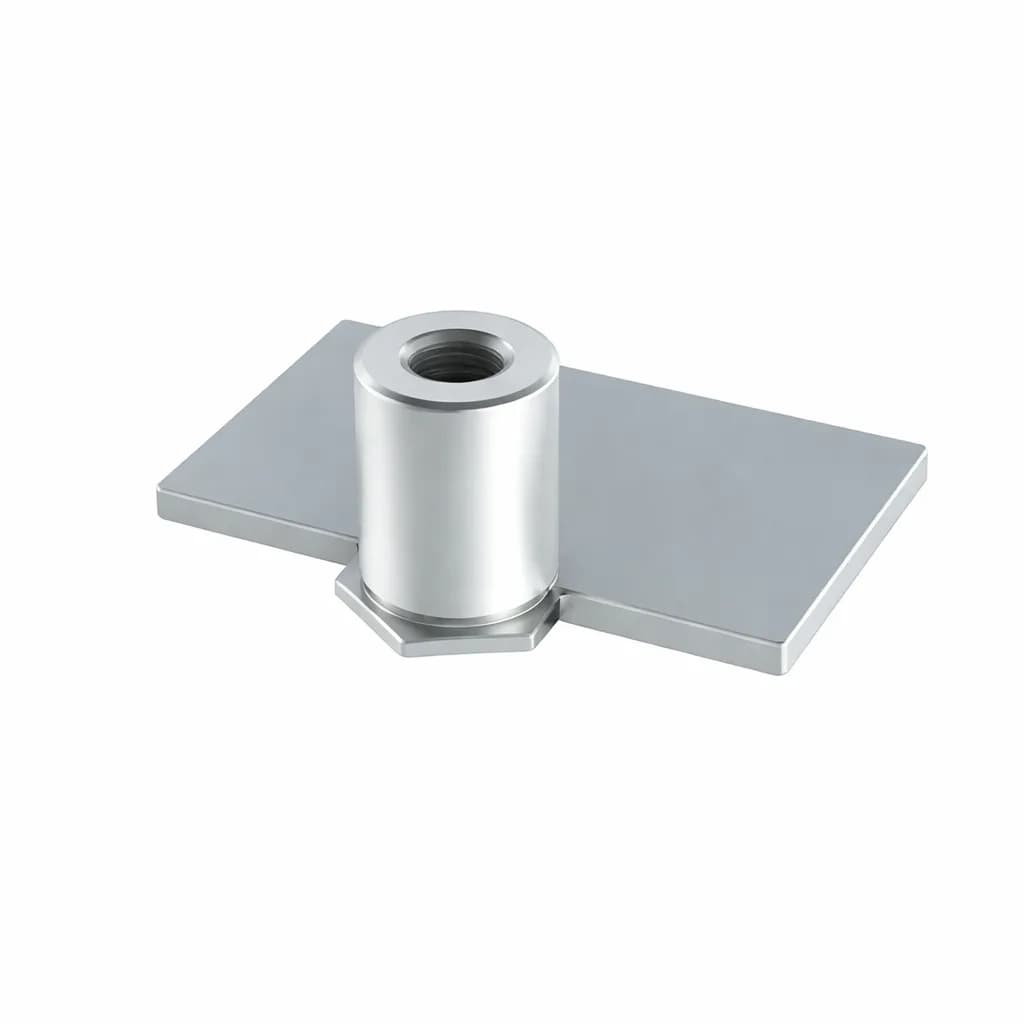

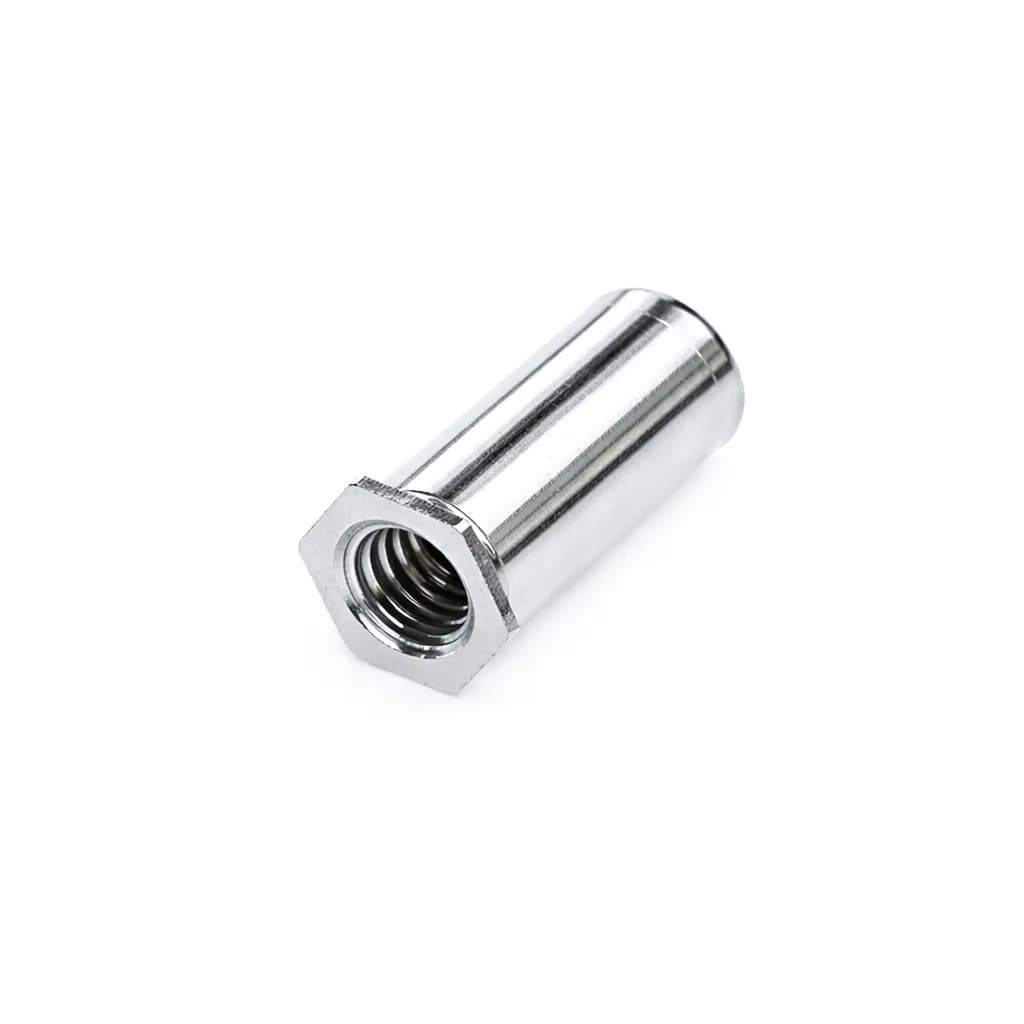

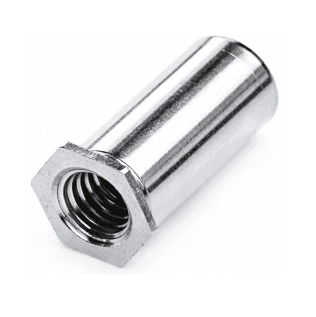

Açık tip dişli yükseltme parçasıdır. İnce sac parçalarda mesafeli montaj noktası oluşturur.
BSO

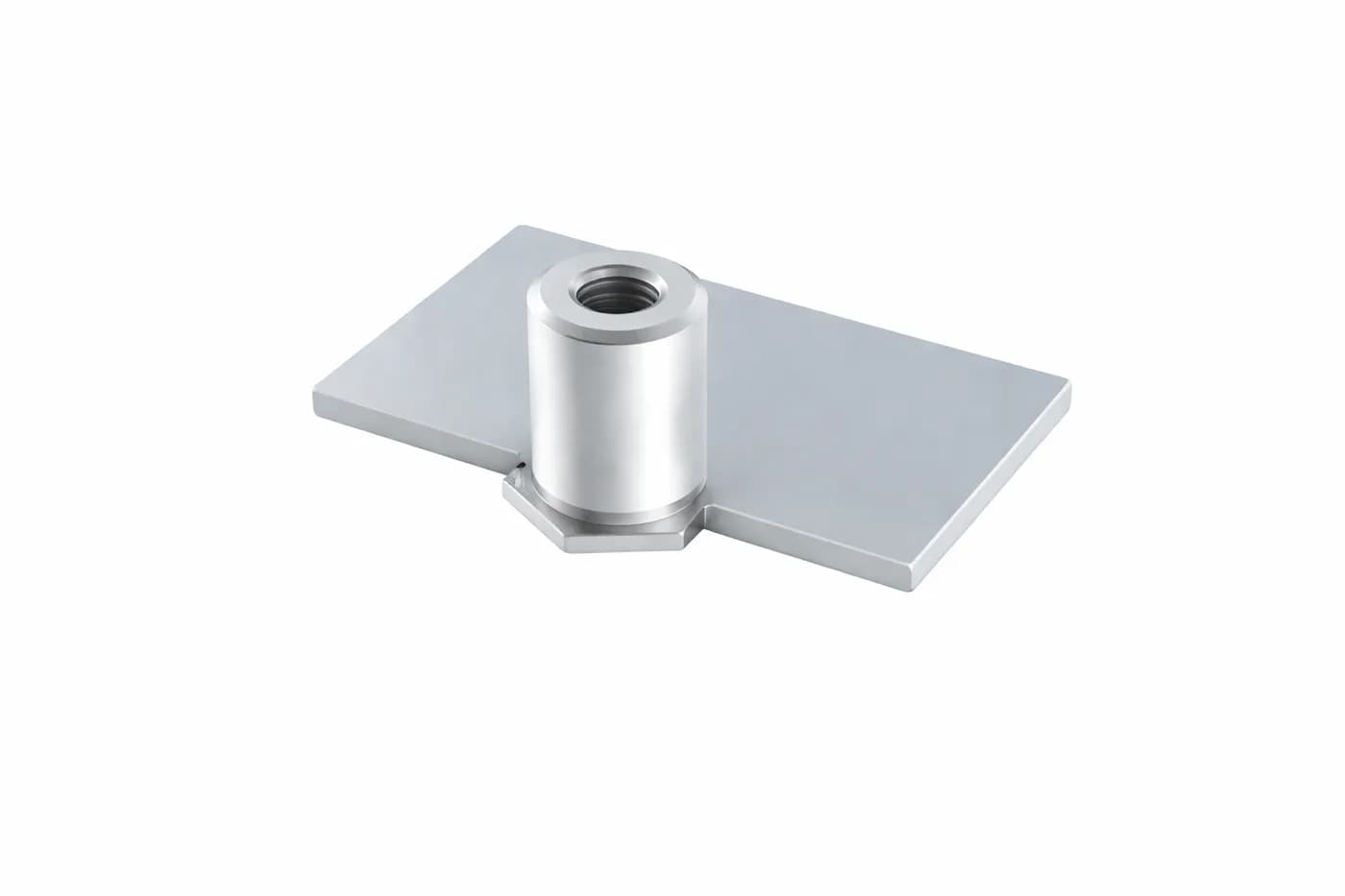

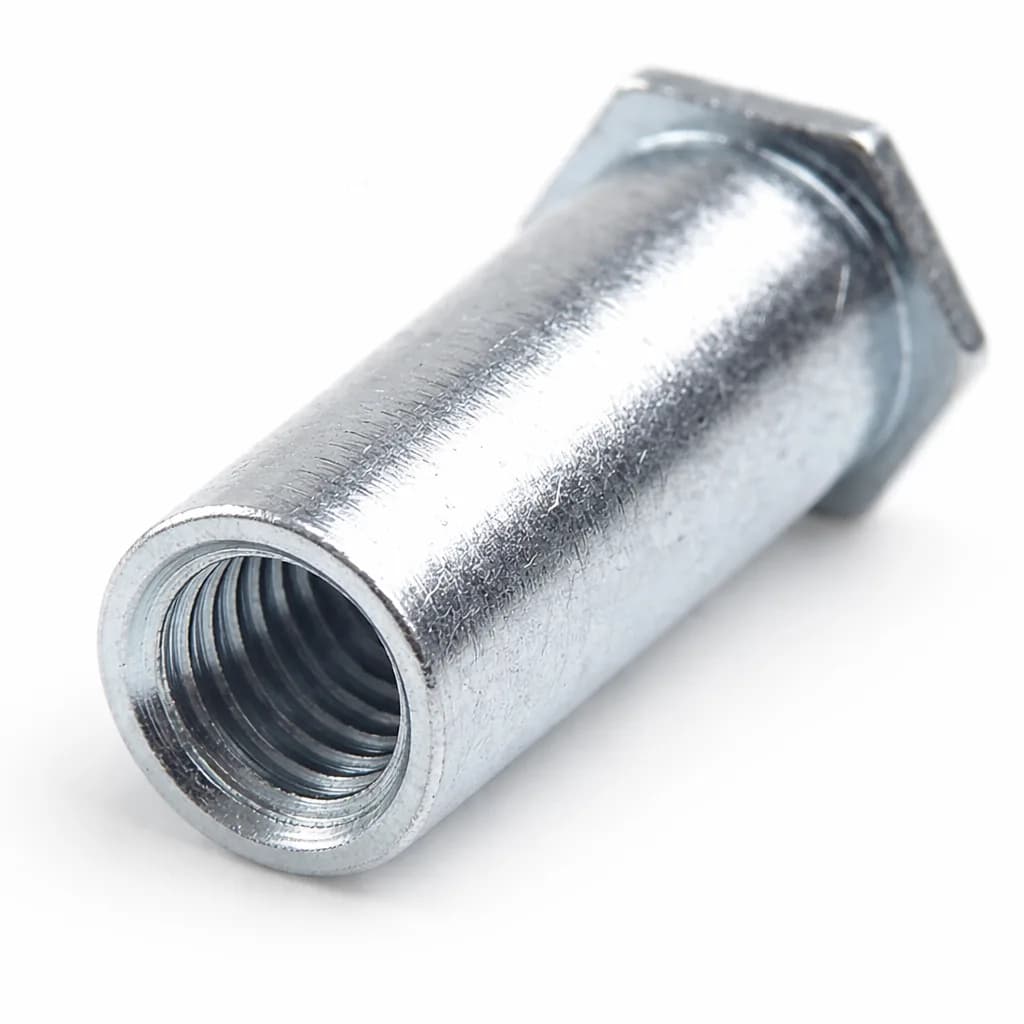

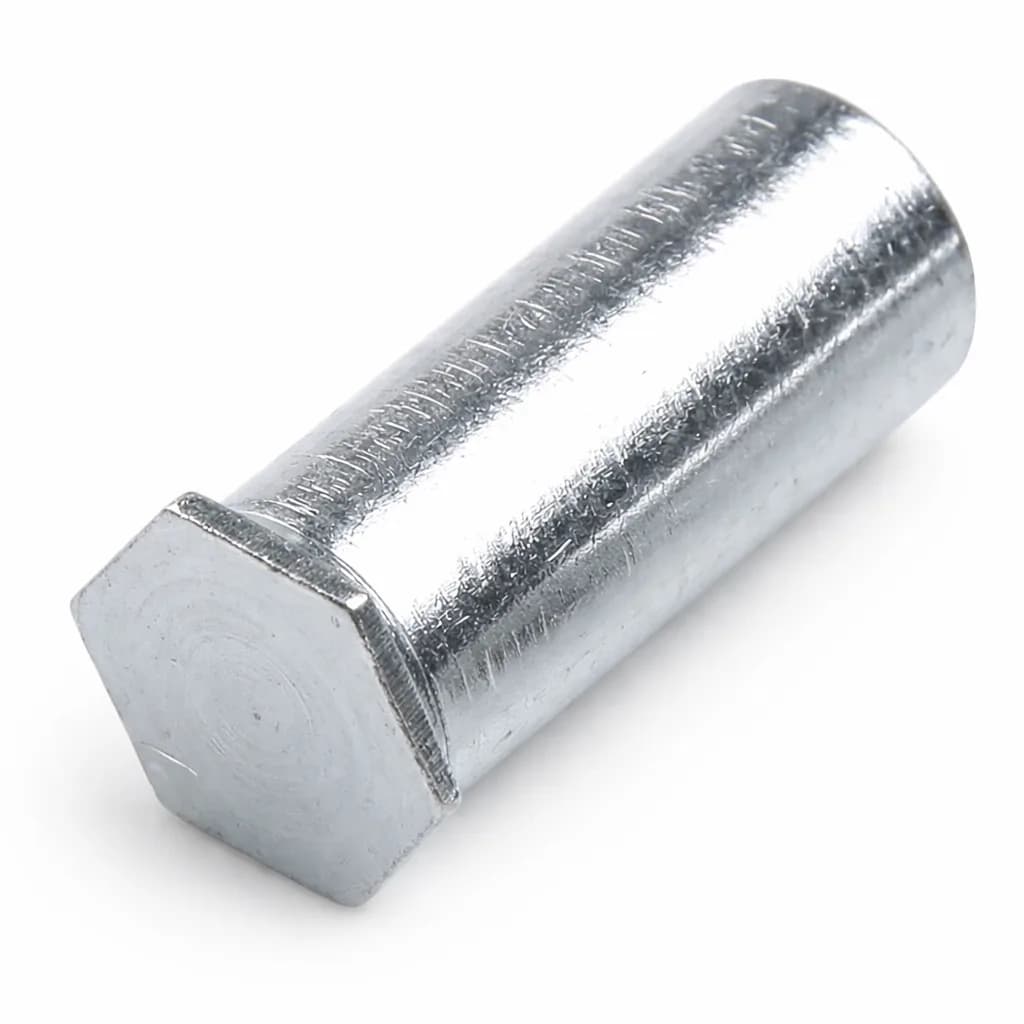

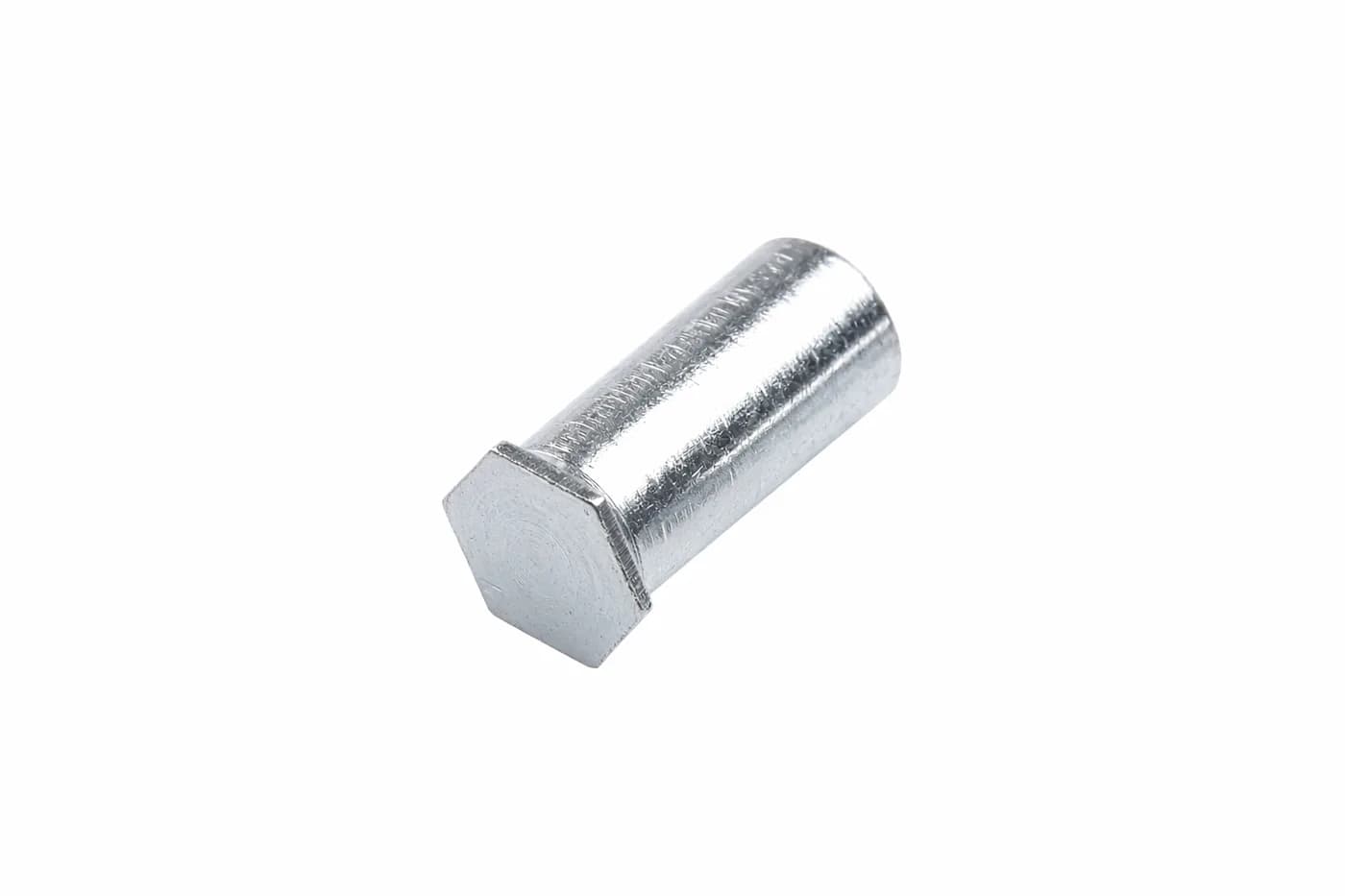

Kapalı tabanlı dişli yükseltme parçasıdır. Daha kontrollü montaj noktaları için uygundur.
S

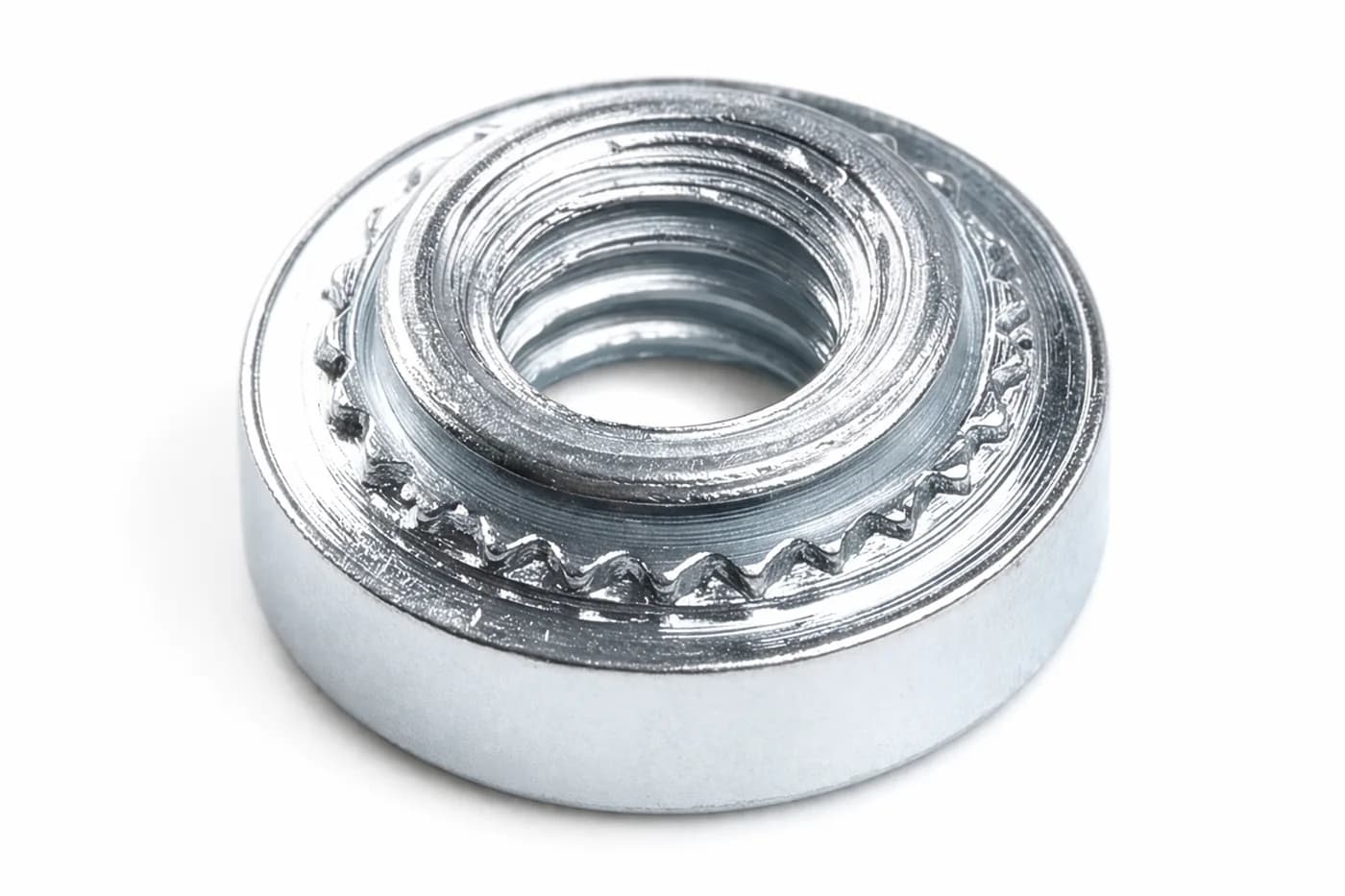

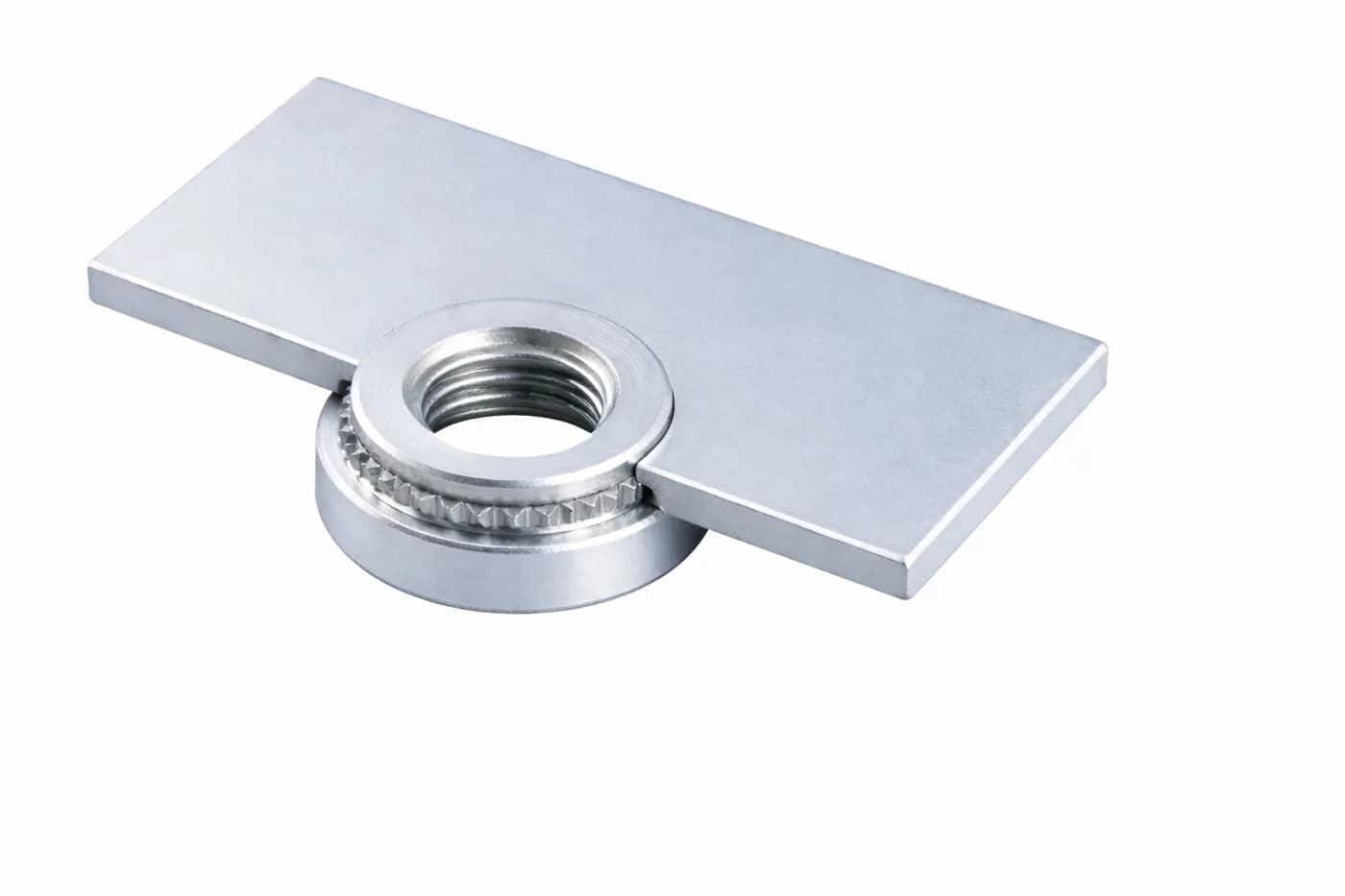

İnce sac üzerinde güçlü diş oluşturmak için kullanılan çakma somundur.
FH

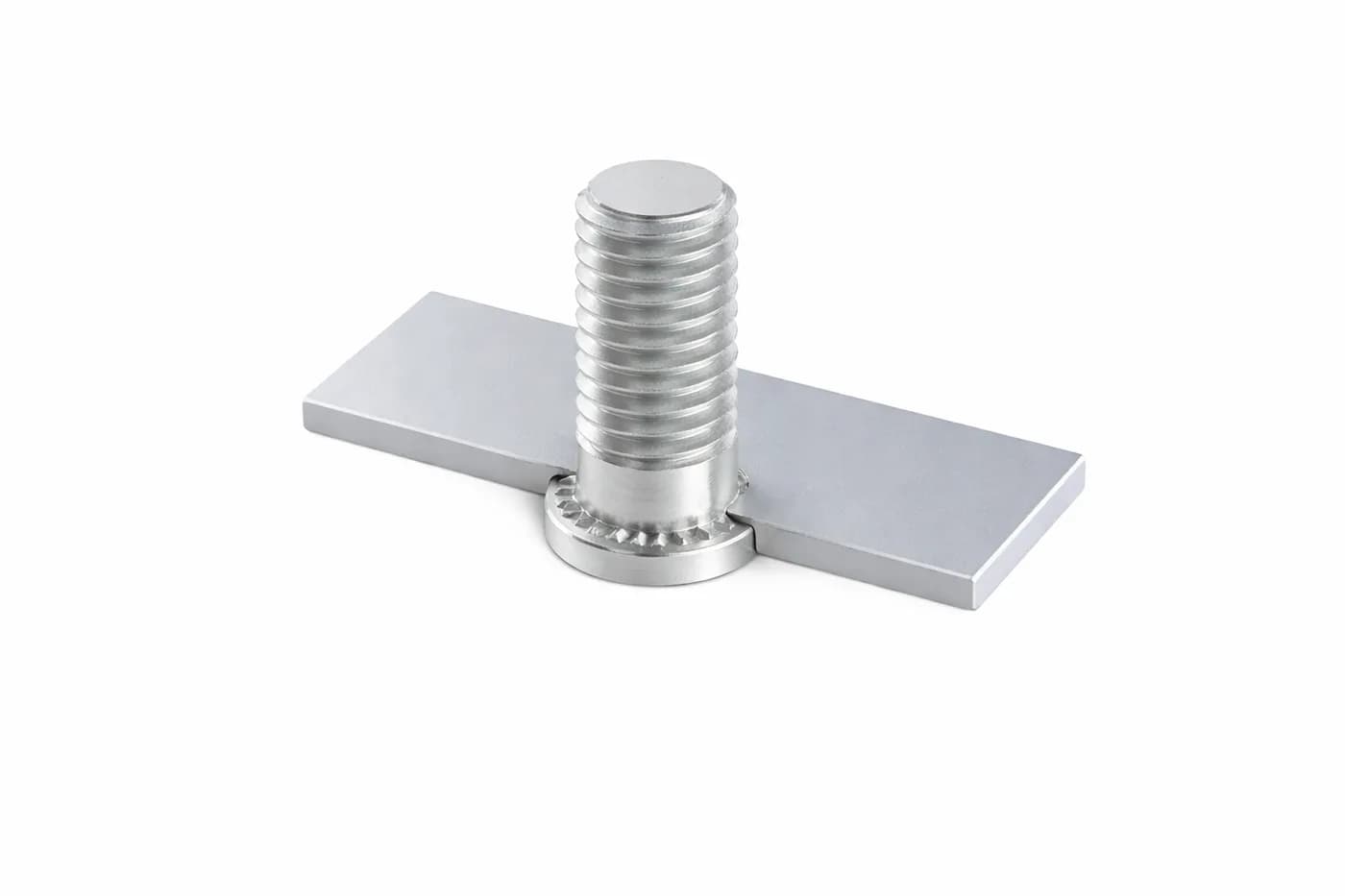

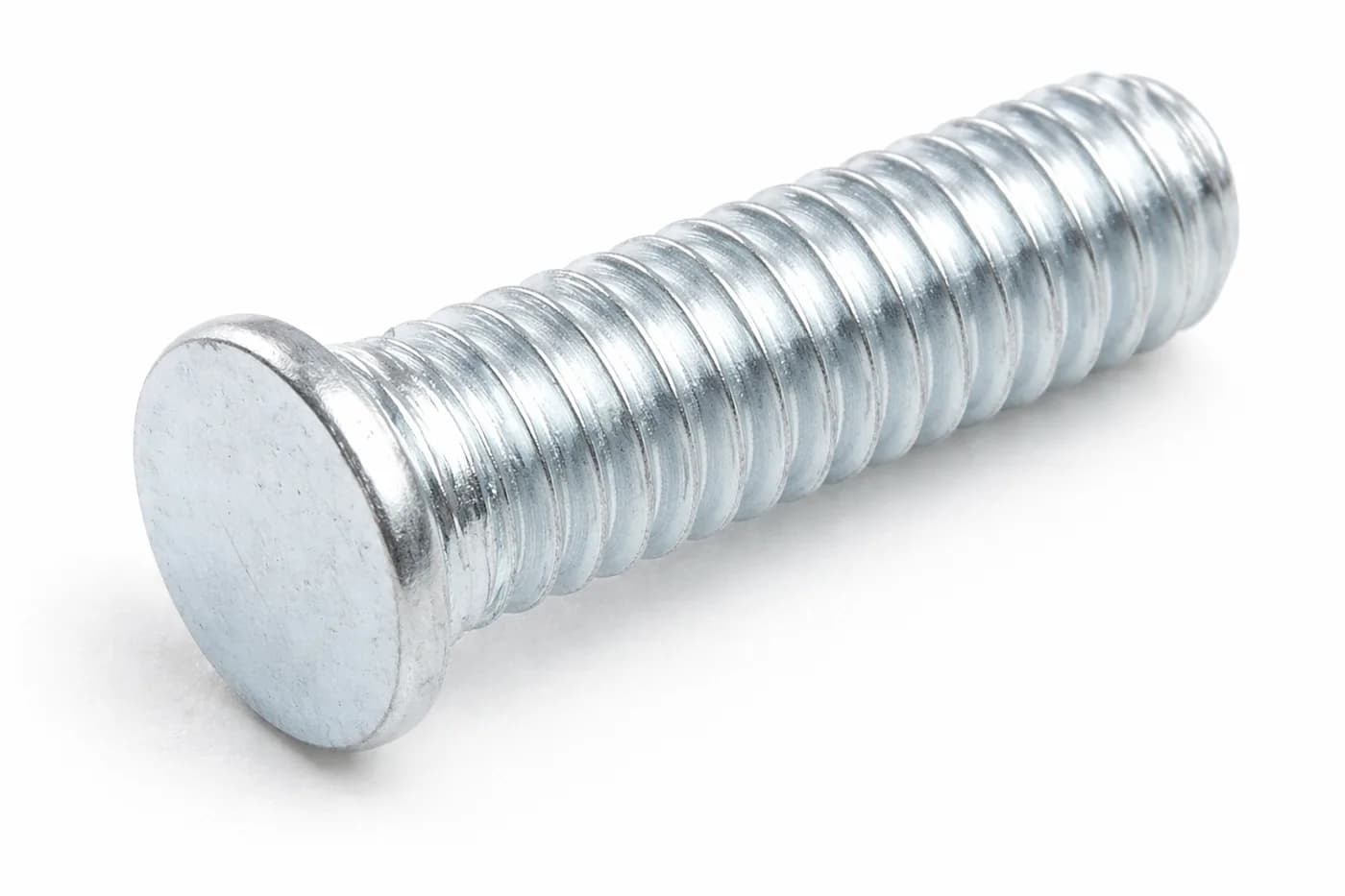

Pres ile sabitlenen vida/saplama tipi bağlantı elemanıdır.
Bölüm 5
Saca Çakılan Bağlantı Elemanlarında Kalite ve Güvenilirlik
Saca çakılan bağlantı elemanlarında kalite; ölçü tutarlılığı, diş hassasiyeti, malzeme yapısı ve montaj performansı gibi birçok unsurun birlikte değerlendirilmesiyle belirlenir. İnce sac uygulamalarında güvenilir sonuç elde etmek için ürünün geometrisi ile uygulama koşullarının uyumlu olması gerekir.
Kalite neden önemlidir?
Doğru ölçü, doğru diş yapısı ve doğru uygulama; montaj güvenilirliği ve uzun ömürlü kullanım açısından kritik öneme sahiptir.
Kalite kriterleri
Ölçü toleransları
Ürün ölçülerindeki tutarlılık, montajın tekrarlanabilirliği açısından önemlidir. Delik uyumu, ürün geometrisi ve sac ile temas bölgeleri kontrollü olmalıdır.
Diş hassasiyeti
Diş yapısının doğru ve temiz olması; vida ile uyum, montaj kolaylığı ve uzun ömürlü kullanım için gereklidir.
Malzeme uygunluğu
Bağlantı elemanının malzemesi ile uygulama yapılan sacın özellikleri birlikte değerlendirilmelidir. Doğru malzeme seçimi, montaj performansını doğrudan etkiler.
Yüzey kalitesi
Yüzey durumu; ürünün görünümü, kullanım ömrü ve uygulama kalitesi açısından önemlidir. Temiz ve tutarlı yüzey yapısı, profesyonel sonuç sağlar.
Montaj uygunluğu
Doğru delik ölçüsü, uygun sac kalınlığı ve yeterli presleme kuvveti; ürünün güvenilir şekilde uygulanabilmesi için temel gereksinimlerdir.
Performans doğrulaması
Nihai ürün seçimi, uygulama şartlarına göre değerlendirilmelidir. Gerektiğinde ürün tipi ve montaj koşulları uygulama bazında doğrulanmalıdır.
Kalite kontrol
Tekrarlanabilir bağlantı performansı için tutarlı üretim ve düzenli muayene şarttır.
Bölüm 6
Montaj Prosedürü
Saca çakılan bağlantı elemanları, uygun delik ölçüsü ve kontrollü presleme kuvveti ile monte edildiğinde güvenilir ve tekrar edilebilir sonuç verir. Doğru montaj yöntemi; ürünün sac içinde mekanik olarak kilitlenmesini, sağlam bağlantı oluşturmasını ve uzun ömürlü kullanım sağlamasını destekler.
3 Adımda Montaj
1
Ürünü hazırlanan deliğe yerleştirin
Bağlantı elemanı, uygun ölçüde açılmış deliğe doğru yönde konumlandırılmalıdır. Ürün ile delik ölçüsünün uyumlu olması, montajın ilk ve en kritik aşamasıdır.
2
Paralel yüzeyler arasında kontrollü presleme kuvveti uygulayın
Montaj sırasında üst ve alt temas yüzeylerinin paralel olması gerekir. Presleme kuvveti, ürünün sac içine düzgün şekilde yerleşmesini sağlayacak kadar yeterli olmalıdır.
3
Ürünün sac içinde tam olarak oturduğunu kontrol edin
Montaj sonrasında ürün başlığı veya temas yüzeyi, tasarıma uygun şekilde sacla bütünleşmiş olmalıdır. Uygulama tamamlandığında bağlantı elemanı sabit, düzgün ve güvenilir bir montaj noktası oluşturmalıdır.
Montajda dikkat edilmesi gerekenler
- Doğru delik ölçüsü kullanın.
- Yeterli ve kontrollü kuvvet kullanın.
- Ürünü doğru yönde yerleştirin.
- Sac kalınlığı ile ürün tipinin uyumunu kontrol edin.
- Paralel yüzeyler arasında presleme uygulayın.
- Montaj sonrası ürünün tam oturduğunu doğrulayın.
Montajda kaçınılması gerekenler
- Ürünü çekiç darbesiyle monte etmeyin.
- Yetersiz presleme kuvvetiyle montajı tamamlanmış kabul etmeyin.
- Uygun olmayan delik ölçüsü kullanmayın.
- Aşırı kuvvet uygulayarak ürün veya sac yüzeyini zorlamayın.
- Eğik veya paralel olmayan yüzeyler arasında montaj yapmayın.
- Uygulama şartlarını değerlendirmeden ürün seçimi yapmayın.
Bölüm 7
Montajda Karşılaşılan Sorunlar ve Çözümler
| Problem | Olası Neden | Çözüm |
|---|---|---|
| Yetersiz tutunma / ürün saca tam oturmuyor |
|
|
| Ürün sacdan çıkıyor veya gevşek kalıyor |
|
|
| Ürün eğri veya merkezden kaçık monte oluyor |
|
|
| Sac yüzeyinde deformasyon veya ürün hasarı oluşuyor |
|
|
| Montaj sonrası performans yetersiz kalıyor |
|
|
| Ürün saca tam oturmuyor |
|
|
| Dişler sıkı veya çatlak |
|
|
| Ürün deliğe girmiyor |
|
|
| Ürün montaj sırasında deforme oluyor veya kesiliyor |
| |
| Sac malzeme montaj takımı içine akarak takımın sıkışmasına veya çatlamasına neden oluyor |
| |
| Sac kenarında şişme / bombe oluşuyor |
|
|
Bölüm 8
Tasarımda Sık Karşılaşılan Zorluklar
Saca çakılan bağlantı elemanlarının güvenilir performansı, yalnızca doğru ürün seçimine değil; aynı zamanda uygun yerleşim, yeterli kenar mesafesi, doğru delik ölçüsü ve uygun sac geometrisine de bağlıdır. Tasarım aşamasında bu unsurlar dikkate alınmadığında montaj kalitesi ve bağlantı performansı olumsuz etkilenebilir.
Kenar Mesafesi
Kenar mesafesi, delik merkezi ile sac kenarı arasındaki minimum uzaklıktır. Bağlantı elemanının sac kenarına çok yakın yerleştirilmesi, montaj sırasında kenar deformasyonuna, sacın şişmesine veya yetersiz tutunmaya neden olabilir. Tasarım sırasında yalnızca ürünün deliğe yerleşimi değil, çevresindeki sacın bağlantıyı güvenli şekilde taşıyabilecek yapıda olması da dikkate alınmalıdır.
Öneri: Bağlantı elemanını sac kenarına gereğinden fazla yakın konumlandırmaktan kaçının. Tasarımda yeterli kenar mesafesi bırakın.
Birden Fazla Kenara Yakın Uygulamalar
Kataloglarda verilen minimum delik merkezi–kenar mesafesi değerleri yalnızca tek kenar koşulu için geçerlidir. Bu mesafenin birden fazla tarafta aynı anda uygulanması ve montaj sırasında kenarların yeterince desteklenmemesi, sac üzerinde belirgin deformasyona neden olabilir. Oluşan bu deformasyon, bağlantı bölgesinde tutunmayı sağlayan sac malzemesinin azalmasına yol açar ve bağlantının tutma performansını belirgin şekilde azaltabilir.
Öneri: Delik konumu birden fazla kenara yakınsa, uygulama yalnızca minimum mesafe değerine göre değerlendirilmemelidir. Sac geometrisi, destekleme durumu ve bağlantı bölgesinde kalan malzeme miktarı birlikte incelenmelidir.
Büküme Yakın Uygulamalar
Bağlantı elemanı büküm hattına yakın konumlandırıldığında, minimum mesafe delik merkezi ile düz kenar arasında değil, bükümün dış yarıçapı esas alınarak değerlendirilmelidir. Bu bölgede oluşan montaj problemleri, düz kenara yakın uygulamalardan farklılık gösterebilir. Ayrıca montaj bölgesindeki sac yüzeyinin yeterince düz olması, montaj kalitesi ve tutunma performansı açısından önemlidir.
Öneri: Büküme yakın uygulamalarda delik konumu, büküm geometrisi ile birlikte değerlendirilmelidir. Gerekirse bağlantı noktası büküm bölgesinden uzaklaştırılmalı ve montaj yüzeyinde yeterli düz alan bırakılmalıdır.
Birden Fazla Bağlantı Elemanının Yerleşimi
Birden fazla bağlantı elemanının birbirine çok yakın yerleştirilmesi, montaj deliklerinin birbirini etkilemesine ve sac üzerinde deformasyona neden olabilir. Özellikle ince sac uygulamalarında bu durum, yüzeyde istenmeyen bombe veya dalgalanma oluşmasına yol açabilir. İki veya daha fazla bağlantı elemanı arasındaki mesafe değerlendirilirken, yalnızca delik merkezleri arasındaki uzaklık değil, bağlantı bölgesinde kalan sac malzemesi de dikkate alınmalıdır.
Öneri: Birden fazla bağlantı elemanı kullanılacaksa, elemanlar arasında yeterli mesafe bırakılmalıdır. Yerleşim planı yapılırken sac kalınlığı, delik ölçüsü ve bağlantı noktaları arasında kalan malzeme miktarı birlikte değerlendirilmelidir.
Bölüm 9
Saca Çakılan Bağlantı Elemanları Hakkında Sık Sorulan Sorular
Saca çakılan bağlantı elemanları montaj sırasında şekil değiştirir mi?
Hayır. Doğru delik ölçüsü ve uygun presleme koşulları sağlandığında ürün, sac içinde mekanik olarak kilitlenir. Güvenilir montaj için doğru ürün ve doğru uygulama birlikte değerlendirilmelidir.
Bağlantı elemanı sac içinde nasıl tutunur?
Ürün, presleme sırasında sac malzeme ile mekanik olarak kilitlenir. Bu yapı, ürünün sabitlenmesini ve güvenilir bir montaj noktası oluşturmasını sağlar.
Montaj için özel ekipman gerekir mi?
Özel bir ekipman şart değildir; gerekli paralel sıkıştırma kuvvetini sağlayan bir pres yeterlidir.
Hangi ürün tipini seçmeliyim?
Ürün tipi; uygulama yapısına, sac kalınlığına, montaj yönüne ve ihtiyaç duyulan bağlantı tipine göre seçilmelidir. Açık yükseltme, kapalı yükseltme, çakma somun ve çakma vida farklı kullanım senaryoları sunar.
Bağlantı performansını en çok hangi faktörler etkiler?
Delik ölçüsü, sac kalınlığı, ürün geometrisi, montaj yönü ve uygulanan presleme kuvveti performansı doğrudan etkiler. Montaj öncesinde bu unsurlar birlikte değerlendirilmelidir.
Sac kalınlığı neden önemlidir?
Sac kalınlığı, ürünün güvenilir şekilde yerleşmesi ve bağlantı performansı açısından önemlidir. Ürün seçimi yapılırken sac yapısı ve uygulama gereksinimi birlikte değerlendirilmelidir.
