IP20: Parmak koruması, su koruması yok
- Anlamı
- 12,5 mm üzerindeki cisimler giremez (parmak güvenliği). Sıvı koruması yok. Yalnızca kuru iç mekânlar için.
- Kullanım alanları
- İç mekân klemensleri, kuru abone kutuları, temiz oda veya ofis panoları.
IP65 / IP67 / NEMA 4X

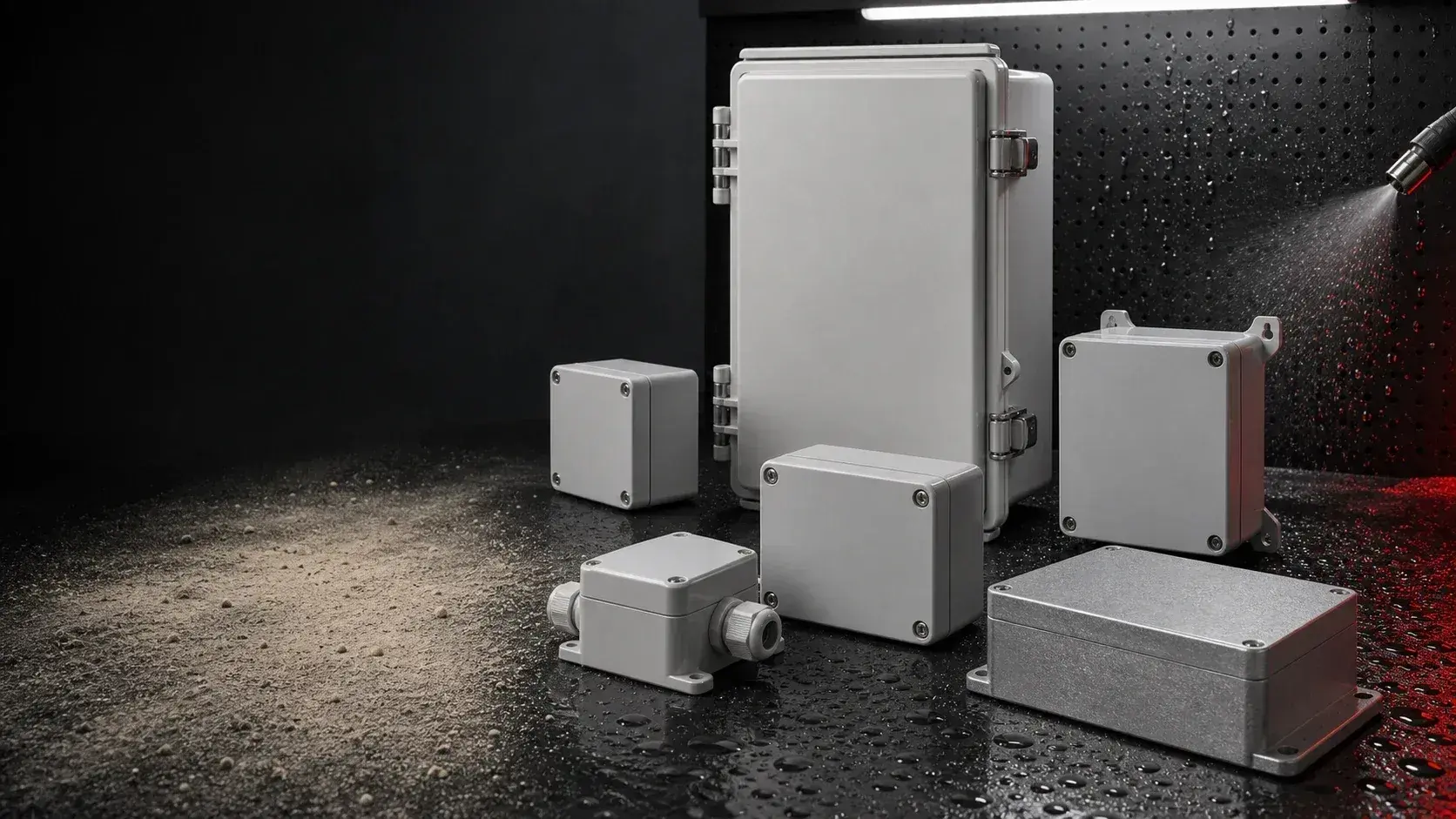

NEMA ve IP Koruma Sınıfları Rehberi
Bu rehberde IP65, IP67 ve IP68 koruma sınıflarının ne anlama geldiğini, NEMA karşılıklarını ve endüstriyel kutular için doğru korumayı nasıl seçeceğinizi bulabilirsiniz.
Bir IP kodu nasıl okunur
Her IP kodu iki rakamdan oluşur. İlk rakam katı cisimlere ve toza karşı korumayı, ikinci rakam sıvılara karşı korumayı belirtir. Rakam yükseldikçe koruma seviyesi artar.
Birinci rakam: katı cisimler ve toz
| 0 | Koruma yok |
| 1 | 50 mm üzerinde cisimler (el arkası) |
| 2 | 12,5 mm üzerinde cisimler (parmak) |
| 3 | 2,5 mm üzerinde cisimler (alet, kalın tel) |
| 4 | 1 mm üzerinde cisimler (ince tel) |
| 5 | Toza karşı korumalı, az miktarda toz girişi zarar vermez |
| 6 | Toza tam sızdırmaz, toz girişi yok |
İkinci rakam: su ve sıvılar
| 0 | Koruma yok |
| 1 | Dikey damlayan su |
| 2 | 15 dereceye kadar eğikte damlayan su |
| 3 | Dikeyden 60 dereceye kadar püskürtmeli su |
| 4 | Her yönden sıçrayan su |
| 5 | Düşük basınçlı su jeti, 6,3 mm ağızlık |
| 6 | Yüksek basınçlı su jeti, 12,5 mm ağızlık |
| 7 | Geçici daldırma, 1 m derinlikte 30 dakika |
| 8 | Sürekli daldırma, üretici tarafından belirlenir |
| 9 | Yüksek basınçlı sıcak su (buharlı temizlik) |
X harfi, ilgili koruma özelliği test edilmediğinde rakam yerine kullanılır. IPX5, yalnızca su jetine karşı test edilmiş demektir; katı cisim koruması belirtilmemiştir.

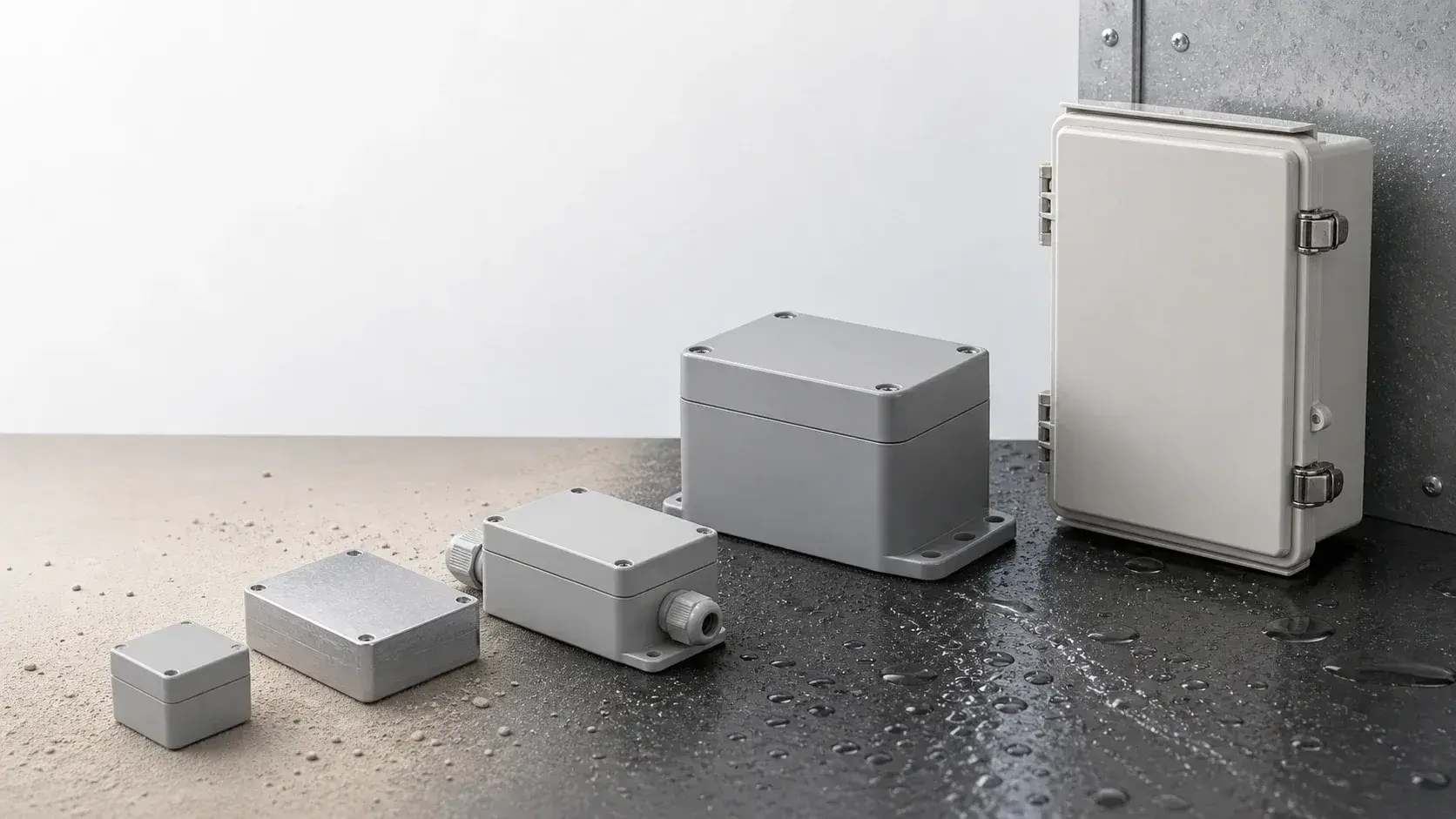

Her IP sınıfı açıklaması
Gerçek kullanım ortamınıza uygun en düşük sınıfı seçin. Daha yüksek sınıflar; conta, sızdırmazlık ve montaj maliyetini artırır ve iç mekânlar için gereksiz olabilir.
IP44: Her yönden sıçrayan suya karşı
- Anlamı
- 1 mm üzerindeki cisimler engellenir; her yönden sıçrayan suya karşı korumalıdır. Dış mekân tüketici cihazları için yaygın minimum sınıftır.
- Kullanım alanları
- Banyo elektriği, bahçe aydınlatması, üstü kapalı dış mekân tüketici ürünleri.
IP54: Toza karşı korumalı, sıçrama suyu
- Anlamı
- Az miktarda toz girişi çalışmayı etkilemez; her yönden sıçrayan suya karşı korumalıdır. Birçok endüstriyel kontrol uygulaması için standart.
- Kullanım alanları
- İç mekân endüstriyel kontrol panoları, takım tezgâhı elektroniği, hafif gıda işleme ekipmanı.
IP65: Toza tam sızdırmaz, düşük basınçlı su jeti
- Anlamı
- Tamamen toza sızdırmaz; 6,3 mm ağızlıktan gelen su zarar vermez. Dış mekân endüstriyel kutuları için fiili standart.
- Kullanım alanları
- Dış mekân elektrik panoları, solar bağlantı kutuları, EV şarj istasyonları, telekom kabinleri, tarım otomasyonu.
IP66: Toza tam sızdırmaz, yüksek basınçlı su jeti
- Anlamı
- Toza sızdırmaz; 12,5 mm ağızlıktan gelen güçlü su jetleri giremez. Yüksek basınçlı yıkamanın olduğu yerler için gereklidir.
- Kullanım alanları
- Denizcilik güverte ekipmanı, gıda, süt ve ilaç tesislerindeki yıkama alanları, basınçlı temizlik ortamları.
IP67: Toza tam sızdırmaz, geçici daldırma
- Anlamı
- Toza sızdırmaz; 1 m derinlikte 30 dakika boyunca suya daldırılmaya dayanır. Geçici sel altında kalabilecek ekipman için standart.
- Kullanım alanları
- Gömme bağlantı kutuları, dış mekân sensör kutuları, sel riski olan EV şarj noktaları, gemi sintine bağlantıları.
IP68: Toza tam sızdırmaz, sürekli daldırma
- Anlamı
- Toza sızdırmaz; üretici tarafından belirlenen derinlik ve süre boyunca sürekli su altında çalışır. Standardın en üst sınıfı.
- Kullanım alanları
- Sualtı sensörleri, sulama vana kutuları, su arıtma ekipmanı, sürekli su altındaki bağlantı kutuları.
NEMA ve IP karşılık tablosu
NEMA (Kuzey Amerika) ve IP (uluslararası) sınıfları benzer koruma seviyelerini ifade eder. Tabloda en yaygın karşılıkları ve neye karşı koruma sağladıkları yer alır.
NEMA ve IP'den hangisini kullanmalıyım?
Nerede olduğunuza göre değişir. Avrupa ve Asya'da sızdırmazlık korumasını belirlemek için IP sınıfları kullanılır. Kuzey Amerika'da NEMA daha yaygındır; ancak IP, dünya genelinde standart olarak giderek daha fazla tercih ediliyor. NEMA ayrıca korozyon dayanımı gibi IP'nin kapsamadığı şartlar içerir.
| IP SINIF KARŞILIĞI | NEMA DEĞERİ | AÇIKLAMA |
|---|---|---|
| IP10 | NEMA 1 | İç yerleşim. Düşen pisliklere karşı korur. |
| IP11 | NEMA 2 | İç yerleşim. Düşen pisliklere ve damlayan suya karşı korur. |
| IP14 | NEMA 3 | Dış yerleşim. Yağmura, karla karışık yağmura ve rüzgâra bağlı toza karşı korur. Ayrıca panelin dışında oluşan buzlanmaya bağlı hasarlara karşı korur. |
| IP14 | NEMA 3R | Dış yerleşim. Yağmura, karla karışık yağmura karşı korur. Ayrıca panelin dışında oluşan buzlanmaya bağlı hasarlara karşı korur. |
| IP14 | NEMA 3S | İç ve dış yerleşim. Yağmura, karla karışık yağmura ve rüzgâra bağlı toza karşı korur. Ayrıca dış mekanizmalar buz tortularına rağmen çalışmaya hazır durumdadır. |
| IP52 | NEMA 12 | İç yerleşim. Düşen pisliklere, uçan toza ve korozyona neden olmayacak damlayan sıvılara karşı korur. |
| IP54 | NEMA 13 | İç yerleşim. Toza, düşen pisliklere, fışkıran suya, petrole ve korozyona neden olmayan soğutucu sıvılara karşı korur. |
| IP66 | NEMA 4 | İç veya dış yerleşim. Rüzgâra bağlı toza, yağmura, fışkıran suya ve hortum suyuna karşı korur. Ayrıca panelin dışında oluşan buzlanmaya bağlı hasarlara karşı korur. |
| IP66 | NEMA 4X | İç veya dış yerleşim. Rüzgâra bağlı toza, yağmura, fışkıran suya, hortum suyuna ve korozyona karşı korur. Ayrıca panelin dışında oluşan buzlanmaya bağlı hasarlara karşı korur. |
| IP66 | NEMA 5 | İç yerleşim. Düşen pisliklere, havada bulunan ve yere çöken toza ve korozyona neden olmayacak damlayan sıvılara karşı korur. |
| IP67 | NEMA 6 | İç ve dış yerleşim. Düşen pisliklere, hortum suyuna, belirli bir derinlikte ara sıra ve geçici olarak suya batması durumunda su girişine karşı korur. Ayrıca panelin dışında oluşan buzlanmaya bağlı hasarlara karşı korur. |
| IP67 | NEMA 6P | İç ve dış yerleşim. Hortum suyuna ve belirli bir derinlikte uzun süreli suya batması durumunda su girişine karşı korur. Ayrıca panelin dışında oluşan buzlanmaya bağlı hasarlara karşı korur. |
Sık sorulan sorular
IP65 ne anlama gelir?+
IP65, kutunun tamamen toza sızdırmaz ve her yönden gelen düşük basınçlı su jetine karşı korumalı olduğunu gösterir. İlk rakam (6) en yüksek katı koruma seviyesini, ikinci rakam (5) ise 6,3 mm ağızlıktan gelen su jetine karşı korumayı ifade eder.
IP65 su geçirmez midir?+
IP65 su jetlerine ve yağmura karşı dayanıklıdır ancak suya daldırma için uygun değildir. Geçici daldırma için IP67, sürekli daldırma için IP68 tercih edilmelidir.
IP65, IP66 ve IP67 arasındaki fark nedir?+
Üçü de toza sızdırmazdır. IP65 düşük basınçlı su jetine, IP66 yüksek basınçlı su jetine ve IP67 1 m derinlikte 30 dakika daldırmaya karşı dayanıklıdır. Her adımda sıvı koruması daha sıkı hale gelir.
NEMA 4X, IP65 ile aynı mıdır?+
NEMA 4X, korozyon dayanımı eklenmiş haliyle IP66'ya daha yakındır. NEMA 4X kutu genellikle IP65'i aşar, çünkü ayrıca korozyona dayanıklı olması gerekir.
IP sınıfındaki X harfi ne anlama gelir?+
X harfi, ilgili koruma özelliğinin test edilmediğini gösterir. Örneğin IPX5, yalnızca düşük basınçlı su jetine karşı test edilmiştir; katı cisim koruması için sertifikası yoktur.
Dış mekân kutusu için hangi IP sınıfı gerekir?+
Birçok endüstriyel dış mekân kurulumu için IP65 minimum sınıftır. Yıkama veya denizcilik ortamlarında IP66, geçici sel riskinde IP67, sürekli su altı kullanımında IP68 tercih edilmelidir.
