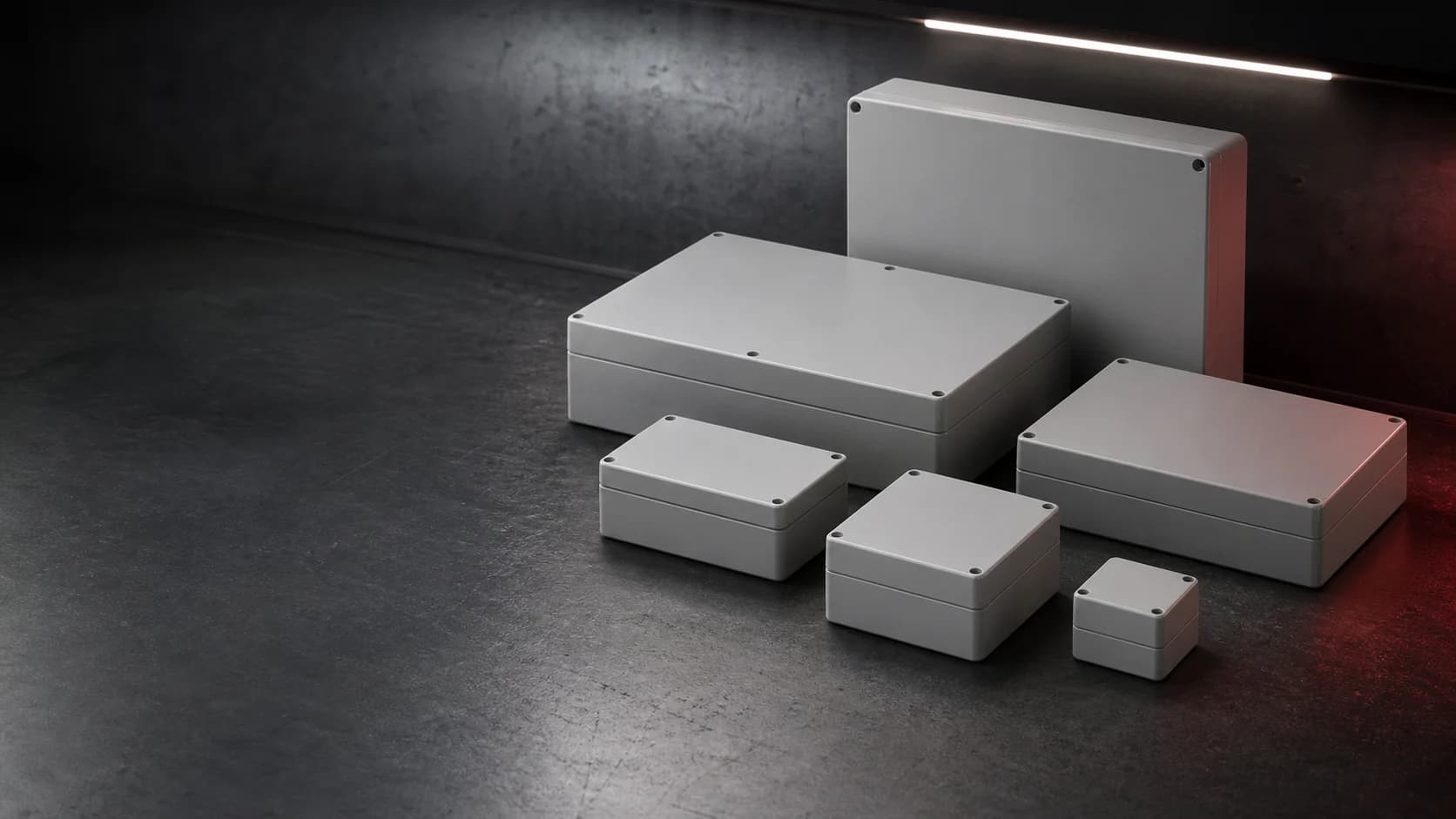

İç ve dış mekan kablo eklemeleri, dağıtım ve DIN ray montajı için elektrik buat kutuları. Metal, polikarbonat ve ABS gövdeli NEMA ve IP65+ sınıfları, stoktan veya ölçüye özel üretim.

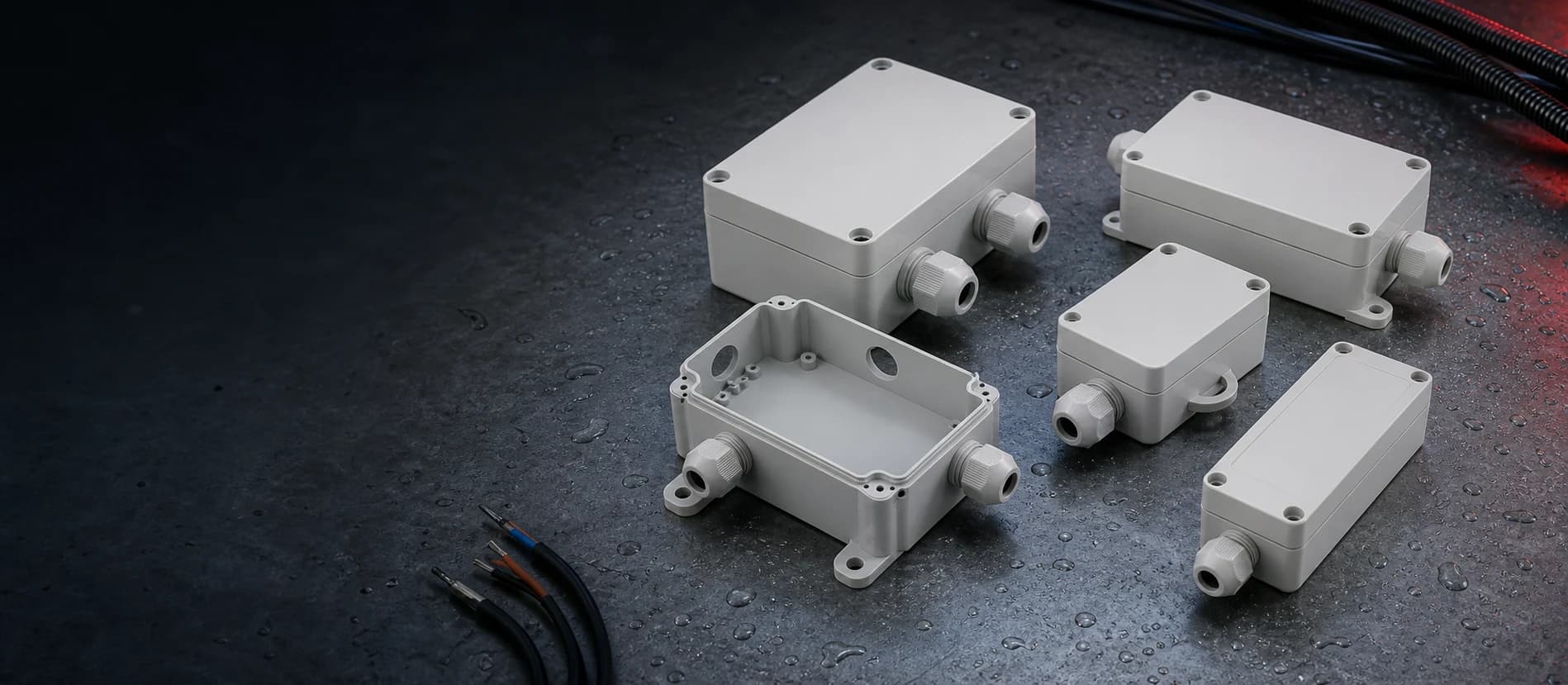

Beş aile buat kutusu üretiyoruz: iç ve dış mekan tesisat, pano işleri ve DIN ray uygulamaları için. Her biri sevkiyat öncesi spesifikasyonunuza göre işlenebilir, baskı yapılabilir veya lazer markalanabilir.
Darbe dayanımı, EMI koruması veya yüksek sıcaklık gereken endüstriyel tesisatlar için alüminyum ve çelik gövdeli buat kutuları.
Yüksek darbe dayanımı, UV stabil yapı ve geniş işlenebilir kapak alanı ile ABS ve polikarbonat buat kutuları.

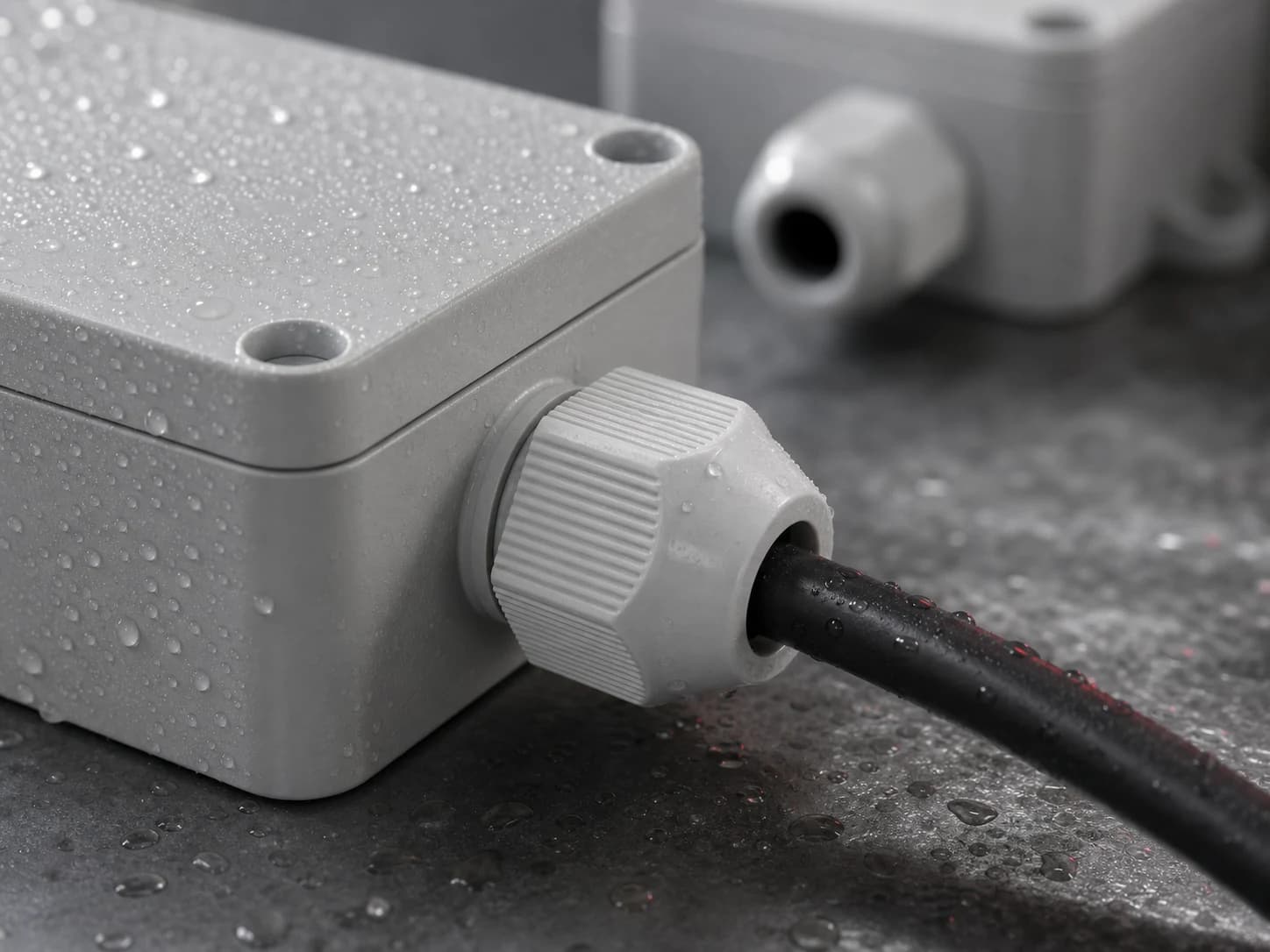

Toza karşı tam sızdırmaz, jet su dayanımlı, sızdırmaz kablo rakorları ve UV stabilize kapakla uzun süreli dış kullanım için.
Terminal blok, röle, sigorta yuvası ve küçük PLC için iç kısımda 35 mm DIN rayı; rakor ve havalandırma kesimleriyle.
Sigorta, kontaktör ve küçük motor kontrol elemanları için iç montaj plakalı daha büyük buat kutuları. Knockout ve rakor plakası seçenekli.
Koruma sınıfı kutunun nerede kullanılabileceğini belirler. Aşağıdan bir sınıfa tıklayarak tam tanım, tipik kullanım alanı ve eşdeğer NEMA değerine ulaşabilirsiniz.

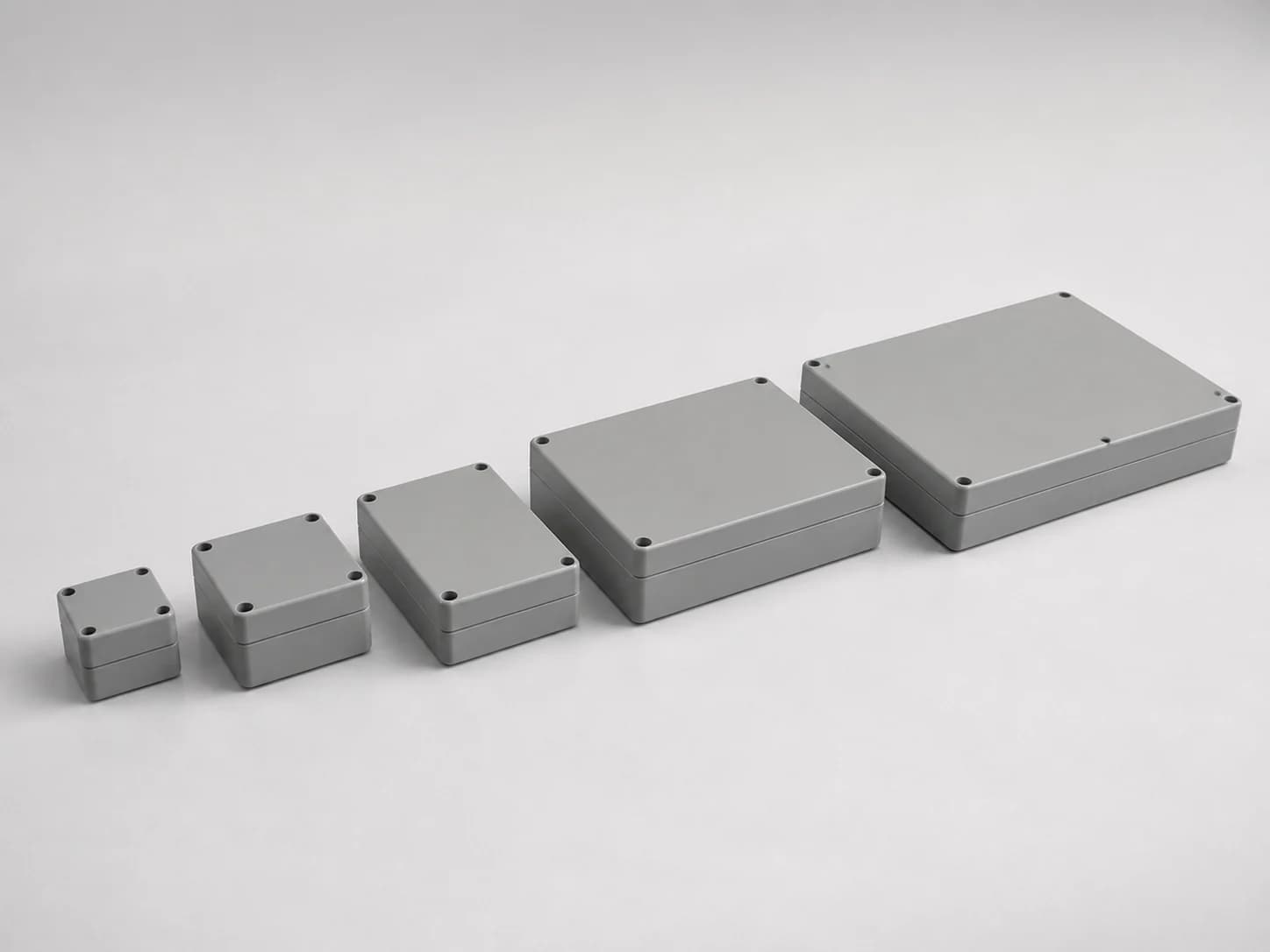

IP ve NEMA tablosunu açKablo sayınızı yüzde 30 ila 40 yedek hacimle alabilecek en küçük kutuyu seçin. Kullanılabilecek ölçüyü iç hacim kadar rakor sayısı da belirler.
| Ölçü sınıfı | Tipik ölçüler (G x Y x D) | Kablo girişleri | Kullanım alanı |
|---|---|---|---|
| Küçük | 80 x 80 x 50 mm | 2-3 x M16 | 2-4 iletken ekleme, sensör branşmanı, aydınlatma çekimi. |
| Orta | 150 x 110 x 70 mm | 4-6 x M16/M20 | Çok iletkenli dağıtım, EV şarj ön kablolaması, enstrümantasyon dağıtımı. |
| Büyük | 200 x 150 x 100 mm | 6-10 x M20/M25 | Alt dağıtım, motor kontrol branşmanı, telekom patch. |
| Çok büyük | 300 x 220 x 120 mm | 8-12 x M25/M32 | İç montaj plakalı pano kutuları, küçük şalt, dış mekan birleştirme kutuları. |
Verilen ölçüler tipik stok seçenekleridir. Özel ölçü, kesim ve rakor desenlerini CNC ile siparişe göre işliyoruz.
Bu üç terim genellikle birbiri yerine kullanılır ama farklı uygulamaları ifade eder. Sipariş listesinde doğru terimi kullanmak teslim alacağınız parçanın spesifikasyonla örtüşmesini sağlar.
Kabloları birleştirmek, ayırmak veya dallandırmak için kullanılan küçük-orta boy kutu. İç tarafta aktif ekipman, sigorta bulunmaz.
İç tarafta sigorta, kontaktör, röle veya küçük PLC barındıran iç montaj plakalı daha büyük kutu.
Buat kutusundan zemin tipi kabine kadar elektrik, elektronik ve kontrol ekipmanları için tüm kapalı kutuları kapsayan genel kategori.
Çiziminizi, kablo listenizi veya temel gereksinimlerinizi gönderin. Mühendislik ekibimiz uygun gövde, kaplama ve rakor düzenini önerir, stoktan çıkmayan ölçüler için CNC işlemeli veya lazer markalı varyant teklif verir.
