NEMA 3R
Düşen yağmur, sulu kar ve kara karşı koruma. Drenaj delikleri serbest. Sayaç kutuları, otopark aydınlatması ve telekom buatları için standart sınıf.
NEMA 3R / 4 / 4X - IP65 / IP66 / IP67
Dış Mekan ve Su Geçirmez Kutular
Güneş combiner kutuları, EV şarj istasyonları, telekom kabinleri, dış aydınlatma ve sulama için NEMA 3R'den 4X'e (IP65-IP67) kadar hava şartlarına dayanıklı elektrik kutuları ve dış mekan buatları. UV dayanımlı polikarbon, deniz sınıfı alüminyum ve paslanmaz çelik - 1985'ten beri kendi tesisimizde üretiyoruz.
IP65-IP67
Sızdırmaz kutular
NEMA 4X
Korozyona dayanıklı
UV dayanımlı
10+ yıl doğrudan güneş

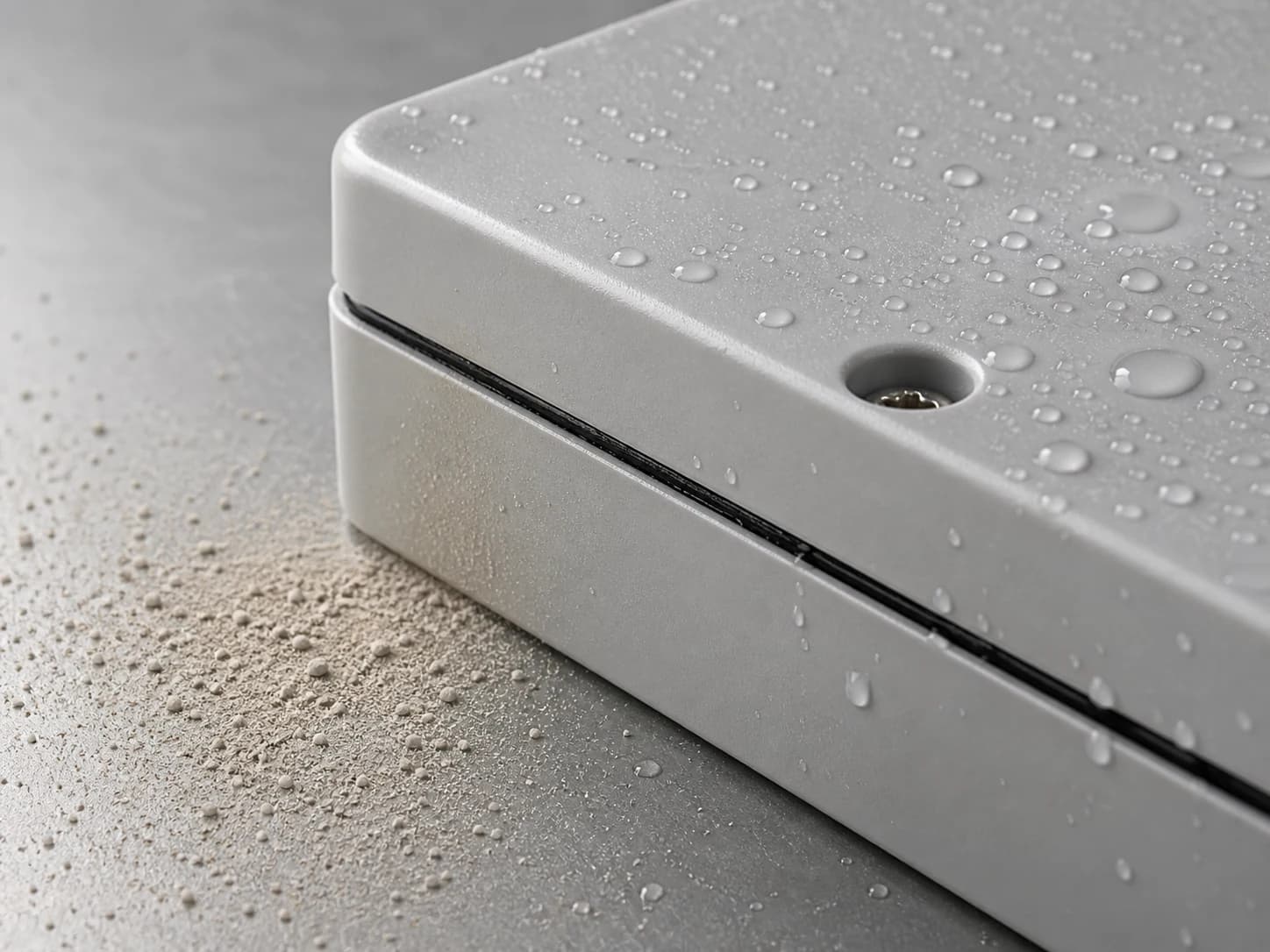

Yağmur, toz, tuz ve UV için tasarlandı
Bir dış mekan kutusu zorla yağan yağmura, basınçlı yıkamaya, havadaki toza, yola dökülen tuza ve sürekli UV ışınına dayanmak zorundadır - bazen onlarca yıl boyunca. Her dış mekan kutusunu kapatma contası, drenaj kanalı, UV dengeli polimer veya deniz sınıfı metal ve uygun kablo rakorlarıyla mühendislik ediyoruz; montaj ekibi gittikten çok sonra bile sızdırmaz kalsın diye.
Su sızdırmazToz sızdırmazUV dayanımlıKorozyona dayanıklıBasınçlı suya dayanıklı
Dış mekan koruma sınıfları bir bakışta
Ortalama değil, kutunun karşılaşacağı en sert koşula uygun sınıfı seçin. Tam tanım ve uygun ürünler için bir koruma sınıfına dokunun.
NEMA 4
Yönlendirilmiş hortum suyuna karşı sızdırmaz. Contalı kapı gerektirir. Gıda işleme, yıkama bölgeleri ve basınçlı temizlenen dış mekan tesisleri için.
NEMA 4X
NEMA 4 koruması artı korozyon direnci. Kıyı, deniz, kimya ve gıda işleme ortamlarının varsayılanı. 316L paslanmaz veya polikarbon gövdeler.
IP65
Toza karşı tam koruma ve her yönden düşük basınçlı su jetlerine karşı korumalı. Korumasız her dış mekan montajı için önerdiğimiz minimum sınıf.
IP66
Toza karşı tam koruma ve güçlü su jetlerine karşı korumalı - NEMA 4'e denk. Hortumla temizleme veya hızlı yağmur için IP66 belirtin.
IP67
Toza karşı tam koruma ve 1 metreye kadar geçici batırılmaya karşı korumalı. Sel riski olan sahalar, çukur montaj ve sulama kolektörleri için zorunlu.
NEMA 3R vs NEMA 4X: hangisini seçmeli?
Bu iki sınıf, dış mekan şartnamelerinin çoğunu kapsar. NEMA 3R giriş seviyesidir - korunaklı veya korozif olmayan sahalar için yeterli. NEMA 4X, kıyı, deniz ve kimya ortamları için hortum suyuna dayanım ve korozyon direnci ekler.
| Özellik | NEMA 3R | NEMA 4X |
|---|---|---|
| Yağmur, sulu kar, kar | Korumalı | Korumalı |
| Toz girişi | Sınırlı | Toz sızdırmaz |
| Hortum suyu (basınçlı) | Sertifikasız | Korumalı |
| Korozyon direnci | Boyalı çelik veya alüminyum | Paslanmaz 304/316L, polikarbon, fiberglas |
| Göreceli maliyet | Düşük | Yüksek |
| Tipik kullanım | Sayaç kutuları, telekom buatları, otopark aydınlatması | Kıyı, deniz, kimya, gıda yıkama, yenilenebilir enerji |
İkisi arasında seçim yaparken: kıyı, yıkama veya kimyasal etkiye açık her tesisat için NEMA 4X'i varsayılan yapın. Maliyet farkı servis ömrüyle geri kazanılır.
Uygulamaya göre dış mekan kutuları
Altı uygulama ailesi, dış mekan kutu sorularımızın çoğunu kapsar. Sizin durumunuz listede yoksa bize bir çizim gönderin - kendi CNC hattımızda kesim, kablo rakor deseni ve montaj flanşı uyarlıyoruz.
Güneş combiner ve invertör kutuları
String combiner, monitoring elektroniği ve hızlı kapatma kutuları için UV dayanımlı polikarbon gövdeler. Çatı ve arazi PV tesislerinde IP66 + IK10.
Elektrikli araç şarj istasyonları
Kaldırım ve otopark EV şarj kutuları, NEMA 3R ile 4X arası. Güç ve sinyal için kablo rakorları, sızdırmaz kapı, isteğe bağlı sabotaj kilidi.
Telekom ve dış mekan kabinleri
Yol kenarı kabinleri, 5G küçük hücre gövdeleri ve DAS kutuları; havalandırmalı rakor plakaları, güneş siperleri ve kilitli kapılarla. Alüminyum veya polikarbon.
Dış ve sokak aydınlatması
LED alan, sokak ve cephe aydınlatması için direk montajlı buatlar ve sürücü kutuları. Minimum IP65, UV dayanımlı polikarbon.
Sulama ve tarım
Sulama vanaları, pompa istasyonları ve meteoroloji istasyonları için saha kontrol kutuları. Çukur montajlı kolektörler için IP67. UV ve tarım kimyasallarına dayanıklı.
Deniz ve kıyı
Tuz sisi ve yüksek nemli kıyı sahaları - iskeleler, açık deniz tesisleri, liman ekipmanları için 316L paslanmaz ve UV dayanımlı polikarbon.
Dış mekan gövdeleri için malzeme rehberi
Malzeme ömrü diğer her seçenekten daha çok belirler. Maruziyete göre seçin: UV ve darbe için polikarbon, tuz ve kimyasallar için paslanmaz, ağırlık ve ısı atımı için alüminyum.
UV dayanımlı polikarbon
Hafif, yüksek darbe dayanımı (IK08-IK10), izolasyon ve 10+ yıl doğrudan güneşe karşı dengelenmiş. Ağırlığın ve izolasyonun önemli olduğu güneş, telekom ve aydınlatma kurulumları için varsayılan.
Deniz sınıfı alüminyum

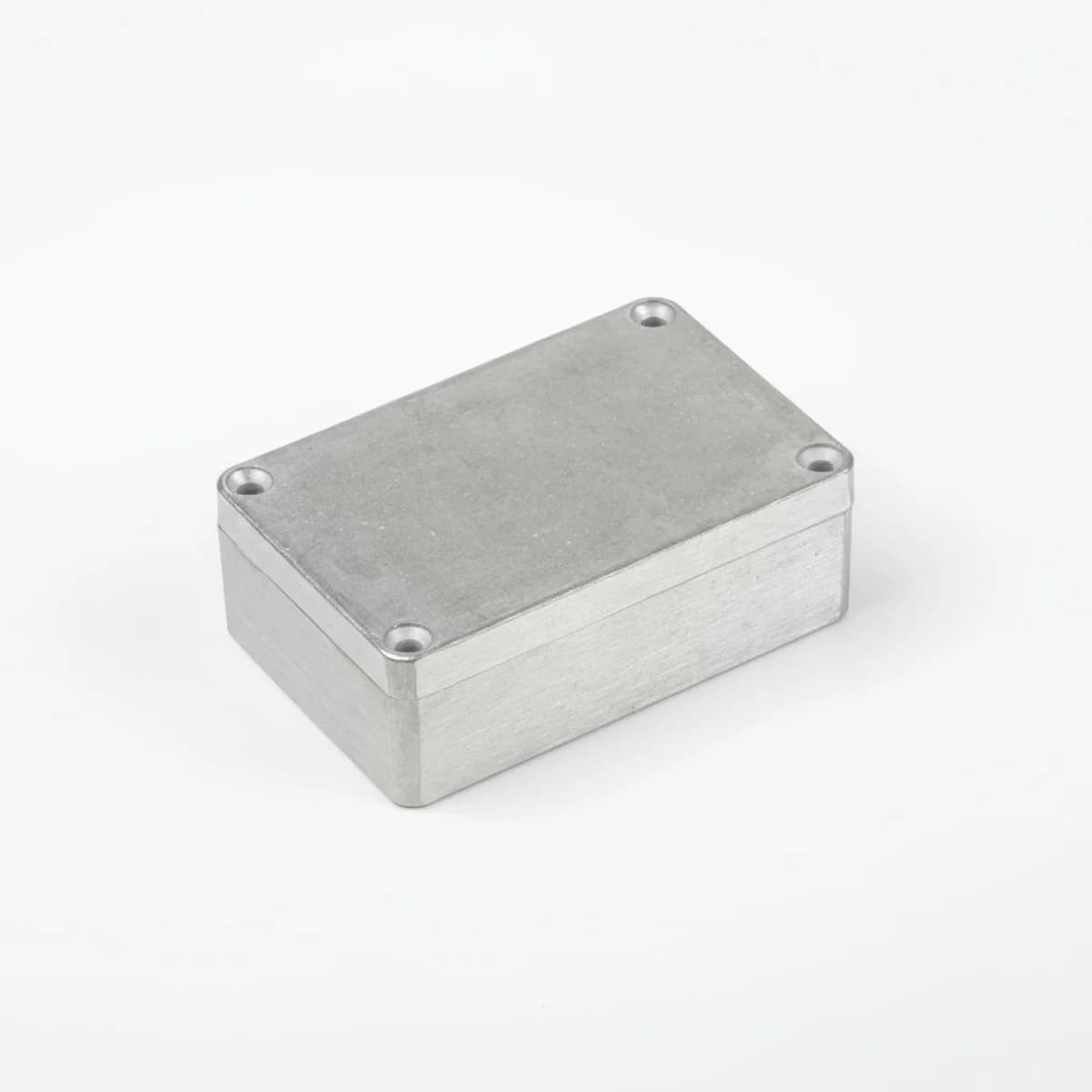

Basınçlı döküm veya ekstrüzyon alüminyum gövdeler IP66/IP67 sızdırmazlığı güçlü ısı atımıyla birleştirir - dış mekan amplifikatörleri, güç kaynakları ve güneşte ısınan elektronikler için ideal.
Paslanmaz çelik 304/316L
Tuz sisi, yıkama ve kimyasal maruziyet için AISI 316L; genel dış mekan kullanımı için AISI 304. Kıyı, deniz, gıda ve ilaç sektörü için doğru seçim.
Yüksek darbe dayanımlı ABS
Korunaklı dış mekan kullanımı için maliyet optimize enjeksiyon kalıplı gövdeler - üstü kapalı kurulumlar, bina saçakları, iç-dış geçişler. Polikarbona göre daha düşük UV dayanımı.
On yıl ve üzeri doğrudan güneş için yapıldı
Standart plastik kutular UV altında birkaç yılda sararır, donuklaşır veya çatlar. Dış mekan polikarbonatımız yüzeyde değil, tüm malzemede UV dengelenmiştir; bu sayede conta sızdırmazlığı ve kapı uyumu servis ömrü boyunca güvenilir kalır. Kalıcı markalama için UV ile sertleştirilmiş direkt baskımız gövdeyle aynı dayanım penceresinde - soyulan etiketler yok.
UV baskı hizmetimizi gör
Dış mekan kutusu hakkında sıkça sorulanlar
NEMA 4X su geçirmez mi?+
NEMA 4X kutular yönlendirilmiş hortum suyuna karşı sızdırmaz ve korozyon dirençlidir - IP66'ya kimyasal ve tuz sisi dayanımı eklenmiş hali. Sürekli batırılmaya uygun değildir; bunun için IP67 (geçici batırılma) veya IP68 (sürekli batırılma) belirtin.
NEMA 3R ile NEMA 4 arasındaki fark nedir?+
NEMA 3R düşen yağmur, sulu kar ve kara karşı koruma sağlar; hortum suyu veya yoğun toza karşı koruma içermez. NEMA 4 toz sızdırmaz contayı ve hortum dayanımını ekler. NEMA 4X buna korozyon direncini de ekler ve kıyı, deniz veya kimya ortamları için doğru tercihtir.
IP65 ile NEMA 3R aynı şey mi?+
Hayır. IP65 toz sızdırmaz ve düşük basınçlı su jetine karşı korumalıdır; iç mekanda NEMA 12'ye, dış mekanda NEMA 4'e daha yakındır. NEMA 3R yağmura karşı koruma sağlar ama toz sızdırmaz değildir. Korumasız dış mekan montajı için IP65 ve üzeri daha güvenli bir şartnamedir.
Bir dış mekan kutusu için en yüksek IP sınıfı nedir?+
Standart dış mekan gövdeleri IP67 (1 metreye kadar geçici batırılma) veya IP68 (belirtilen derinlikte sürekli batırılma) ile sınırlıdır. Darbe dayanımı için IK sınıfına bakın - IK10 gövdenin 20 joule darbeye dayandığı anlamına gelir; dolu, vandalizm ve düşen alet için bu gereklidir.
Dış mekanda en uzun ömürlü malzeme hangisi?+
Tuz sisi ve kimyasallar için 316L paslanmaz. Doğrudan güneş ve darbe için UV dengelenmiş polikarbon. Hava şartlarına karşı ısı atımı için basınçlı döküm alüminyum. Boyalı karbon çelik dış mekanda en kısa ömürlüdür - kaplamadaki her çizik pas başlangıcıdır.
Özel ölçü dış mekan kutusu yapabiliyor musunuz?+
Evet. Ekran, konektör ve kablo rakorları için kesimleri CNC ile işliyoruz, markalama ve etiketleri lazer veya UV ile yazıyoruz ve standart gövdeleri özel montaj flanşları, güneş siperleri ve rakor desenleriyle değiştiriyoruz. Çoğu değişiklik kalıp masrafı olmadan mümkün.
Belirli bir kurulum için dış mekan kutusu mu lazım?
Bize kutu ölçülerini, kablo listesini, hedef koruma sınıfını ve ortamı gönderin. Mühendislik ekibimiz uygun gövdeyi seçer, malzeme ve rakor yapılandırmasını önerir ve CNC değişiklikleri, markalama veya özel kaplamayı tek bir yanıtta fiyatlandırır.
