HASSAS CNC İŞLEME

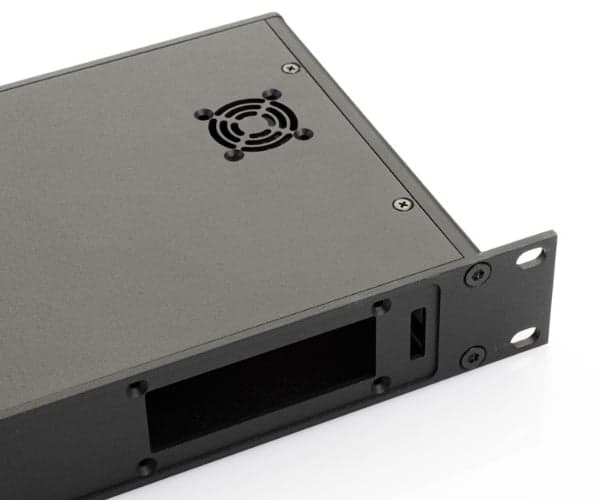

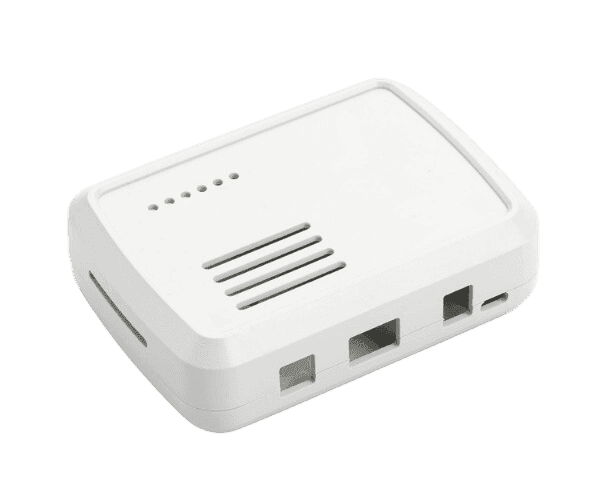

Elektronik Cihaz Kutuları için Özel CNC İşleme
Bilgisayar kontrollü hassas CNC tezgahlarımız ile plastik, alüminyum ve sac levha kutularınızı milimetrik hassasiyetle işliyoruz.
Bize Ulaşın
CNC İşleme için Neden Altınkaya'yı Tercih Etmelisiniz?
Her Geometride İşlem
Çeşitli geometrik şekil ve ebatta kesim yapabilme imkanı sunuyoruz.
Minimum Sipariş Adedi Yok
1 adetlik siparişlerinizi bile işleme alıyoruz.
Kusursuz İşçilik
Kutuların bütün yüzeylerini, kutu işçiliğinde uzmanlaşmış kadromuz ile zarar vermeden hassas ve hızlı bir şekilde işliyoruz.
Hassas Kesim Toleransları
± 0,1 mm toleransa kadar hassas işleme yapabiliyoruz.
30 Yılı Aşkın Deneyim
Deneyimli kadromuz en iyi sonuç için sizi yönlendirecektir.
Teknik Destek
Ürününüzün beklentilerinizi aşması için teknik destek verebiliyoruz.
Firesiz Üretim
Kutularımızı işlerken oluşan fireleri biz karşılıyoruz.
30+
Yıllık Deneyim
90+
Ülkeye İhracat
10.000+
Üretici Güveniyor
1.300+
Ürün Çeşidi
Kesim Türleri

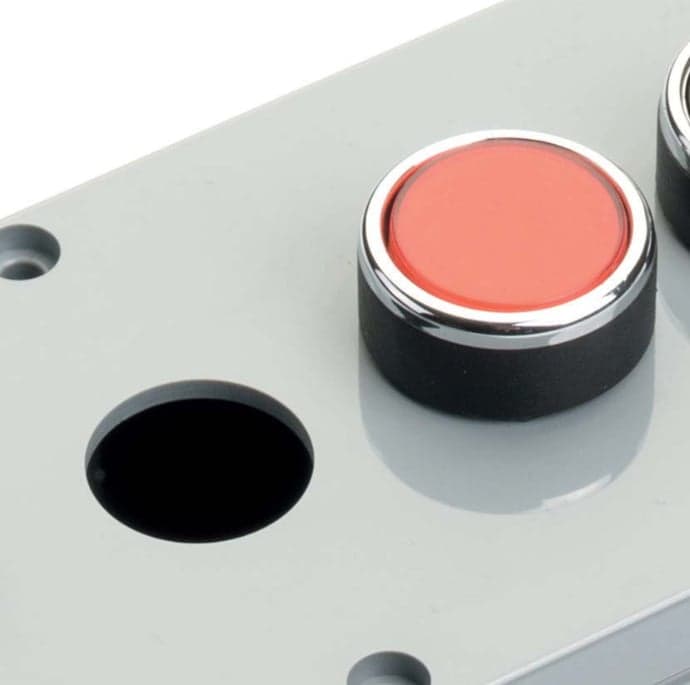

Dairesel Kesim

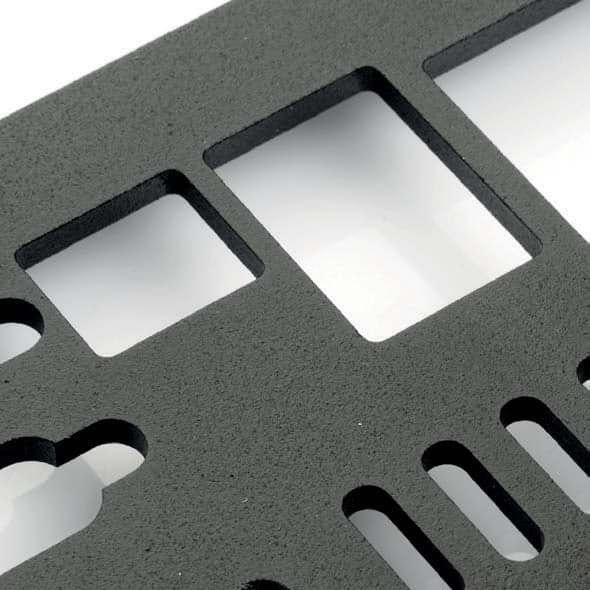

Dikdörtgen Kesim

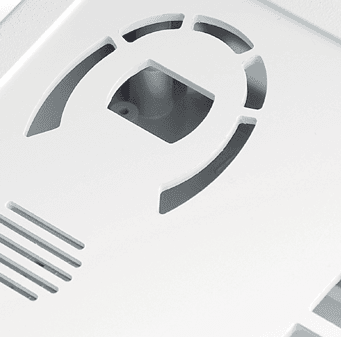

Kavisli Kesim

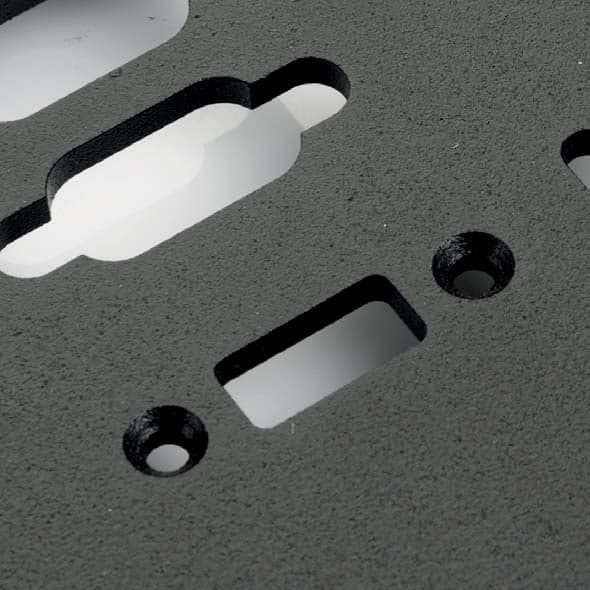

Etiket Havuzu Boşaltma

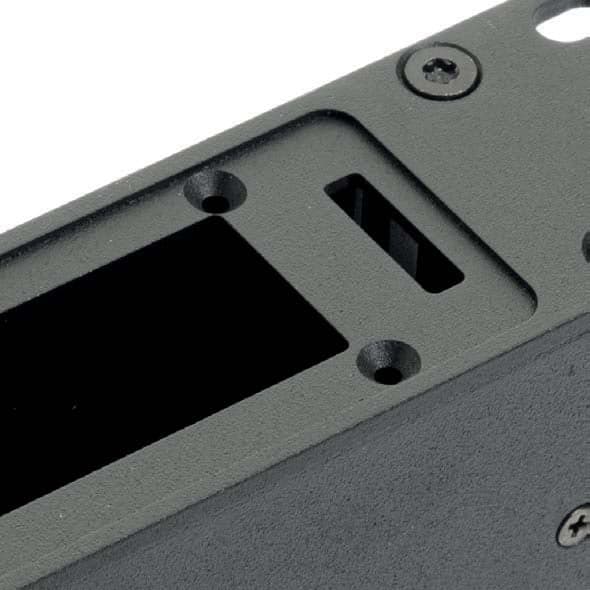

Düz / Yuva Havşa

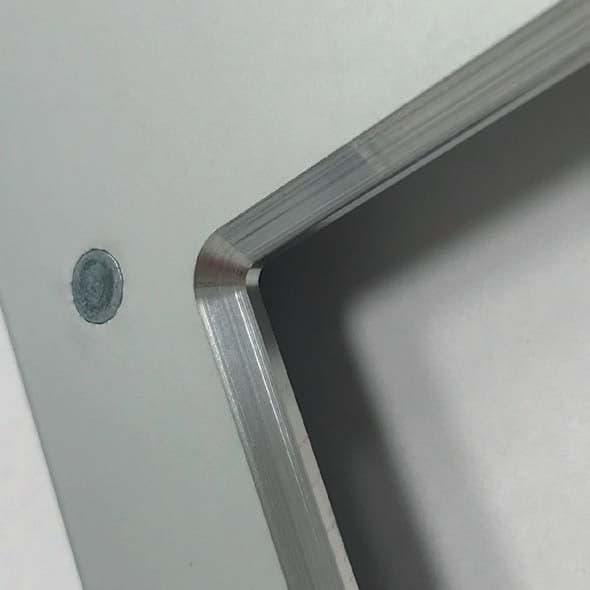

Pahlı Kesim
CNC İşleme Nasıl Sipariş Edilir?
1
Çiziminizi Gönderin
Teknik çiziminizi veya numunenizi bize iletin. PDF, DXF, STEP ve daha birçok formatı kabul ediyoruz.
2
Hızlı Fiyat Teklifi Alın
Uzman ekibimiz çiziminizi inceleyip size en kısa sürede fiyat teklifi sunar.
3
Ürününüzü Teslim Alın
Onayınızın ardından üretim başlar ve ürünleriniz kapınıza kadar teslim edilir.

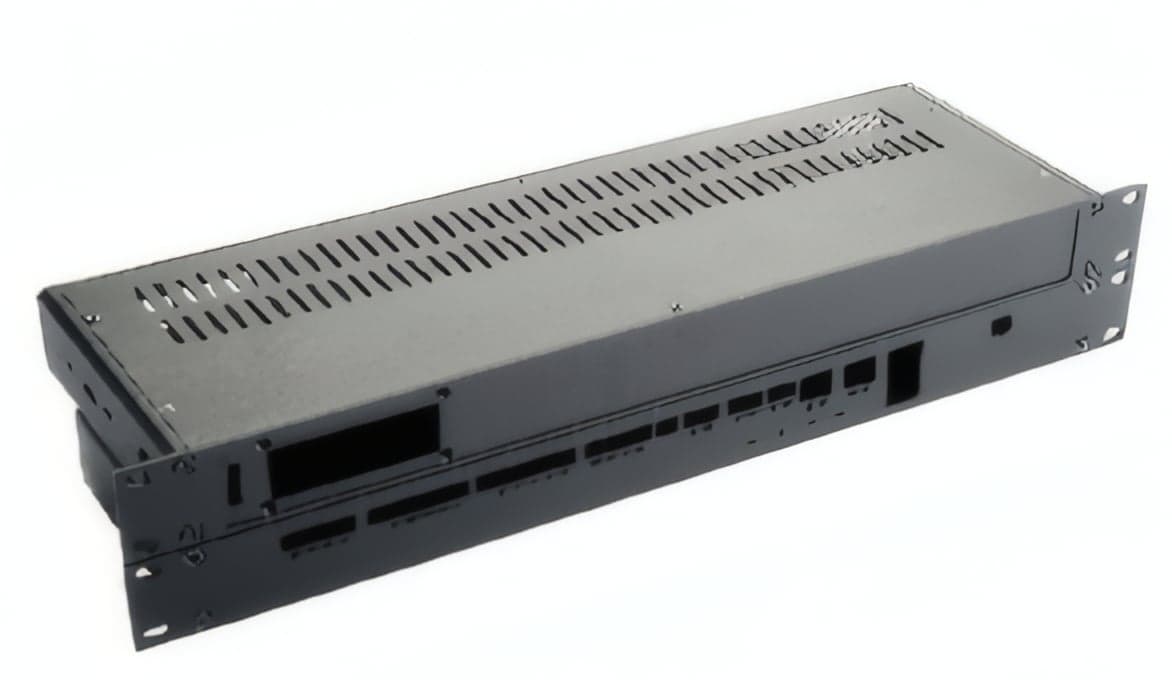

CNC Kesimde İşçilik Kodu
Yaptığımız CNC kesim, görsel baskı gibi işlemlere birer kod vererek bilgisayar sistemlerimize kaydediyoruz. Siparişinizi tekrarlamak istediğinizde bu kodu kullanarak işlemlerinizi hızlandırabilirsiniz.
Projeniz için teklif almak ister misiniz?
Teknik çiziminizi gönderin, size hızlıca fiyat teklifi sunalım.
30 yılı aşkın süredir 90'dan fazla ülkede 10.000'den fazla üreticinin güvendiği marka
Bize UlaşınTEKNİK ÖZELLİKLER
Köşe Yarıçapı
Dönen bir takım kullandığımız için işleme şekillerin köşeleri takım boyuna orantılı yuvarlak çıkar.
Daha küçük takım kullanarak daha keskin köşeler mümkündür, ancak bu işleme süremizi ve maliyeti yükseltir.
| Malzeme | Standart Yarıçap | Minimum Yarıçap |
|---|---|---|
| Plastik | 1,00 mm | 0,75 mm |
| Şeffaf Panel | 1,25 mm | 1,00 mm |
| Alüminyum | 1,25 mm | 1,00 mm |
| Sac | 1,25 mm | 1,00 mm |
Havşa Açma
Vidanın yüzeyle aynı hizada oturması için havşa açma işlemi yapılır.
| Ölçü | Vidanın havşa yüksekliği | Malzeme kalınlığı |
|---|---|---|
| M4 | 2,3 | 2,3 |
| M4,5 | 2,55 | 2,55 |
| M5 | 2,8 | 2,8 |
| M6 | 3,3 | 3,3 |
| M8 | 4,4 | 4,4 |

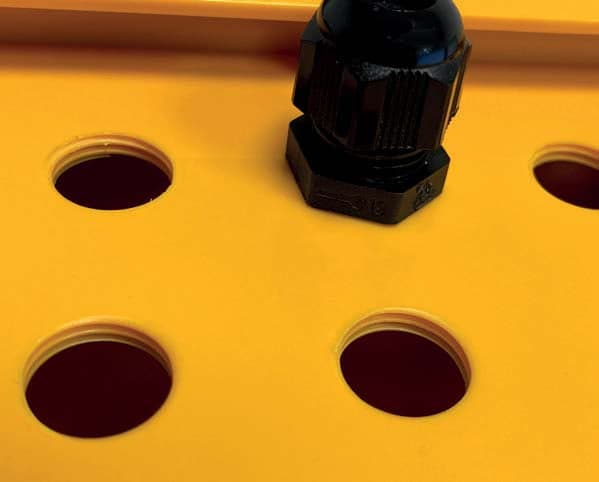

Diş Açma
Konnektörler ve kablo rakorları gibi bileşenleri kutulara monte ederken düz delik delip somun kullanmak yerine kutu yüzeyine özel takımlarla diş de açabiliriz. PG ve Metrik standartlarına uygun açtığımız diş boylarını ve hatvelerini tabloda bulabilirsiniz.
| Metrik | |
|---|---|
| Ölçü | Hatve |
| M2,5 | 0,45 |
| M3 | 0,50 |
| M4 | 0,70 |
| M5 | 0,80 |
| Metrik | |
|---|---|
| Ölçü | Hatve |
| M10 | 0,75 |
| M10 | 1 |
| M25 | 1,50 |
| M32 | 1,50 |
| PG Panzer-Gewinde | |
|---|---|
| Ölçü | Hatve |
| PG7 | 1,27 |
| PG9 | 1,411 |
| PG11 | 1,411 |
| PG13,5 | 1,41 |
| PG16 | 1,411 |
| PG21 | 1,588 |
Ek İşleme Hizmetleri
Membran Etiket için Havuz
Düğmenin etiketi delmemesi için kutu, esneyebileceği şekilde kesilebilir.
İstenilen derinlikte havuz boşaltma

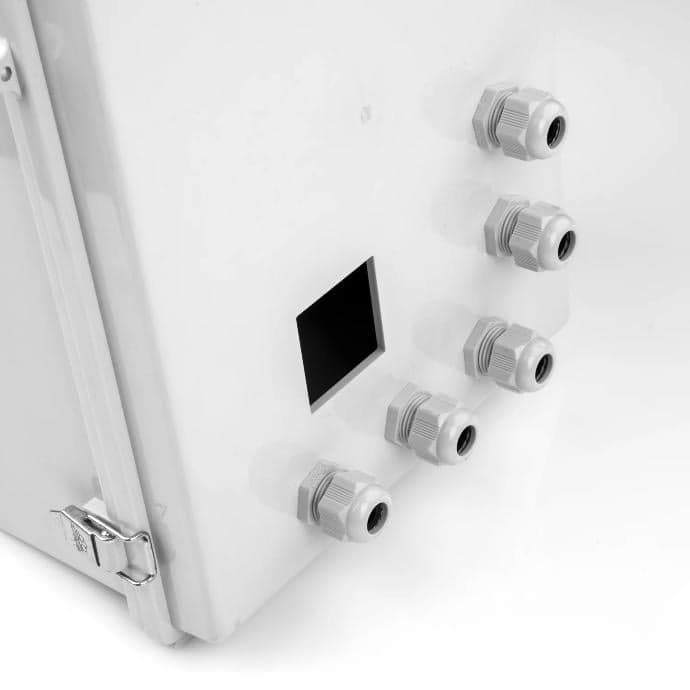

Havuz boşaltma işlemi, metal yüzeylerde de yapılabilmektedir.
Çakılan Komponentler
Çakma somun, vida ve yükseltici parçaları, her türlü cihaz ve kart montajını daha sağlam ve dayanıklı bir şekilde yapılmasına olanak sağlayan bileşenlerdir. Özel olarak üretilmiş çakma somun, vida ve yükselticiler, yumuşak metal üzerine daha önceden açılmış olan deliklere özel bir presle yüksek basınçla preslenir.
Metal ve alüminyum yüzeyler için
Sağlam ve dayanıklı
İstenilen yükseklikte dişli montaj ayakları
Paralel sıkıştırma yöntemi ile hassas işçilik
Yüksek tork direnci
Herhangi bir ekstra delik ya da diş gerektirmez
Uygun maliyet ve temiz işçilik
Vida, somun, açık ve kapalı montaj ayakları
Çakma Somun (Çelik)
S Modeller
M3, M4, M5, M6, M8 ölçülerine uygunluk
Çakma Vida (Çelik)
FH Modeller
M3, M4, M5, M6, M8 ölçülerine uygunluk
Tasarımınızı Gönderin
CNC Kesim için Talimatlar ve Dosya Formatları
CNC Kesim için bize talimatlarınızı farklı şekillerde iletebilirsiniz.
Herhangi bir teknik çiziminiz bulunmuyorsa, ilgili ürünün numunesini bize gönderebilirsiniz. Gerekli çizimler numuneye göre tarafımızdan yapılıp size onay için gönderilir.
Üretim aşamasında numune kutu ile birlikte kutuya monte edilecek devre, konnektör, klemens, LCD ekran gibi komponentleri karşılıkları ile birlikte bize göndermeniz durumunda ilk üretim sırasında komponentlerin montajlarını kontrol edip işleme ölçülerini ve toleranslarını numunelere uygun şekilde düzeltebiliriz.
Lütfen dosya ölçeğinin 1/1 olmasına dikkat ediniz.
| Dosya Biçimi | 2B / 3B | Dosya Uzantısı |
|---|---|---|
| Elle Çizilmiş Kroki | 2 Boyutlu | pdf, jpg, png, tif |
| Autocad Çizimi | 2 Boyutlu | dxf |
| PDF Çizimi | 2 Boyutlu | |
| Step | 3 Boyutlu | stp, step |
| Parasolid | 3 Boyutlu | x_t |
| Iges | 3 Boyutlu | igs |

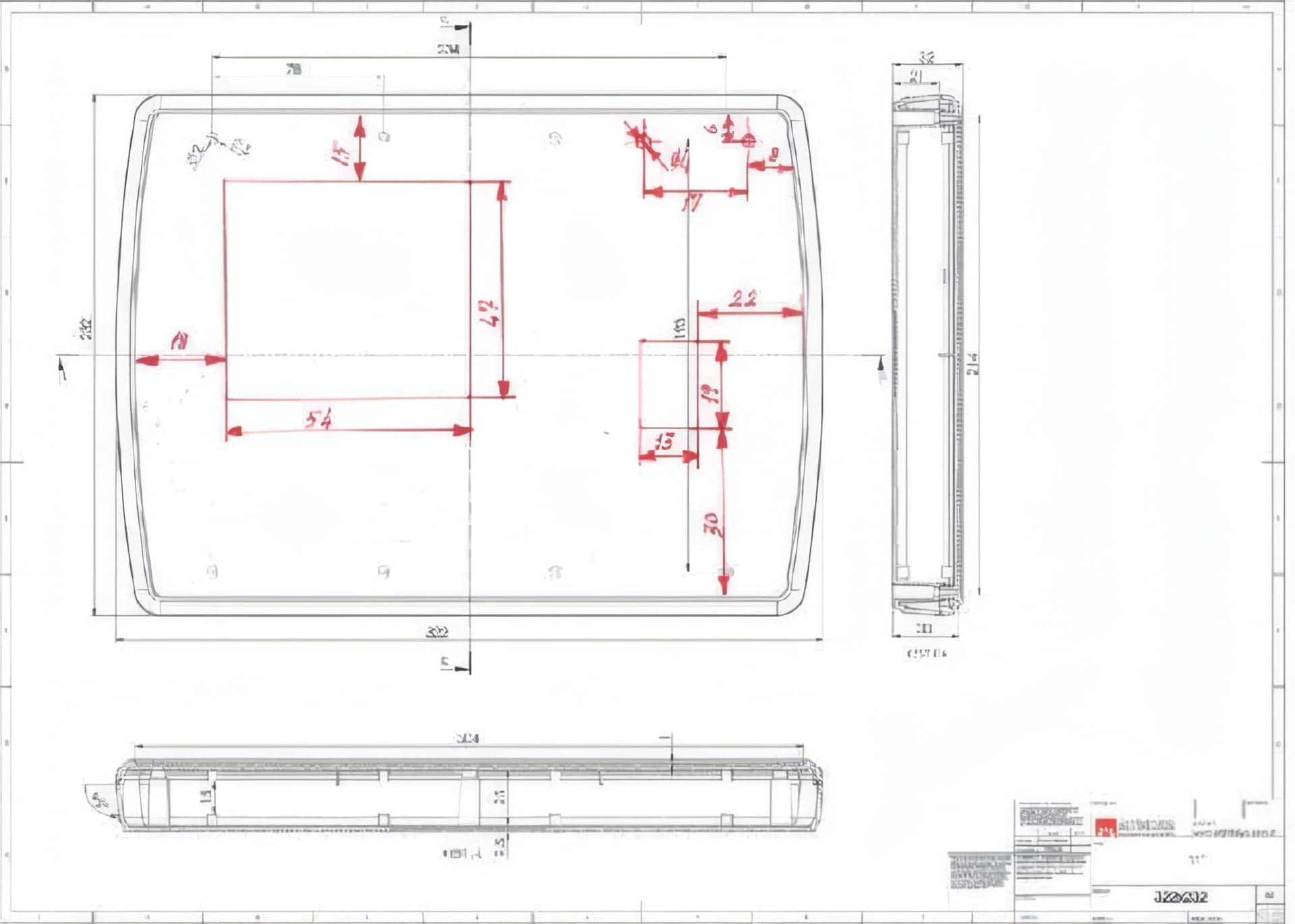

CNC Kesim için Teknik Resim
Teknik çizim ölçülendirilirken merkez noktasını belirleyip ölçü değerleri verilmeli veya kutu üzerinde kumpasla ölçülebilen noktalardan ölçüler verilmelidir.
Toleranslar DIN7168
Yapılan CNC kesimlerde makinelerin hassasiyetleri yüksek olsa da, malzeme olarak plastik gibi esnek bir malzeme kullanıldığı için çok sıkı toleranslar vermekten kaçının. Aşağıda kullanılan genel toleransları bulabilirsiniz. Erişmek istediğiniz özel toleranslar ya da özel montaj gereksinimleri olan parçalar için uzmanlarımızla görüşün.
| Anma Ölçüleri (mm) | 0,5 - 3 | 3 - 6 | 6 - 30 | 30 - 120 | 120 - 400 |
|---|---|---|---|---|---|
| Orta | ± 0,1 | ± 0,1 | ± 0,2 | ± 0,30 | ± 0,5 |

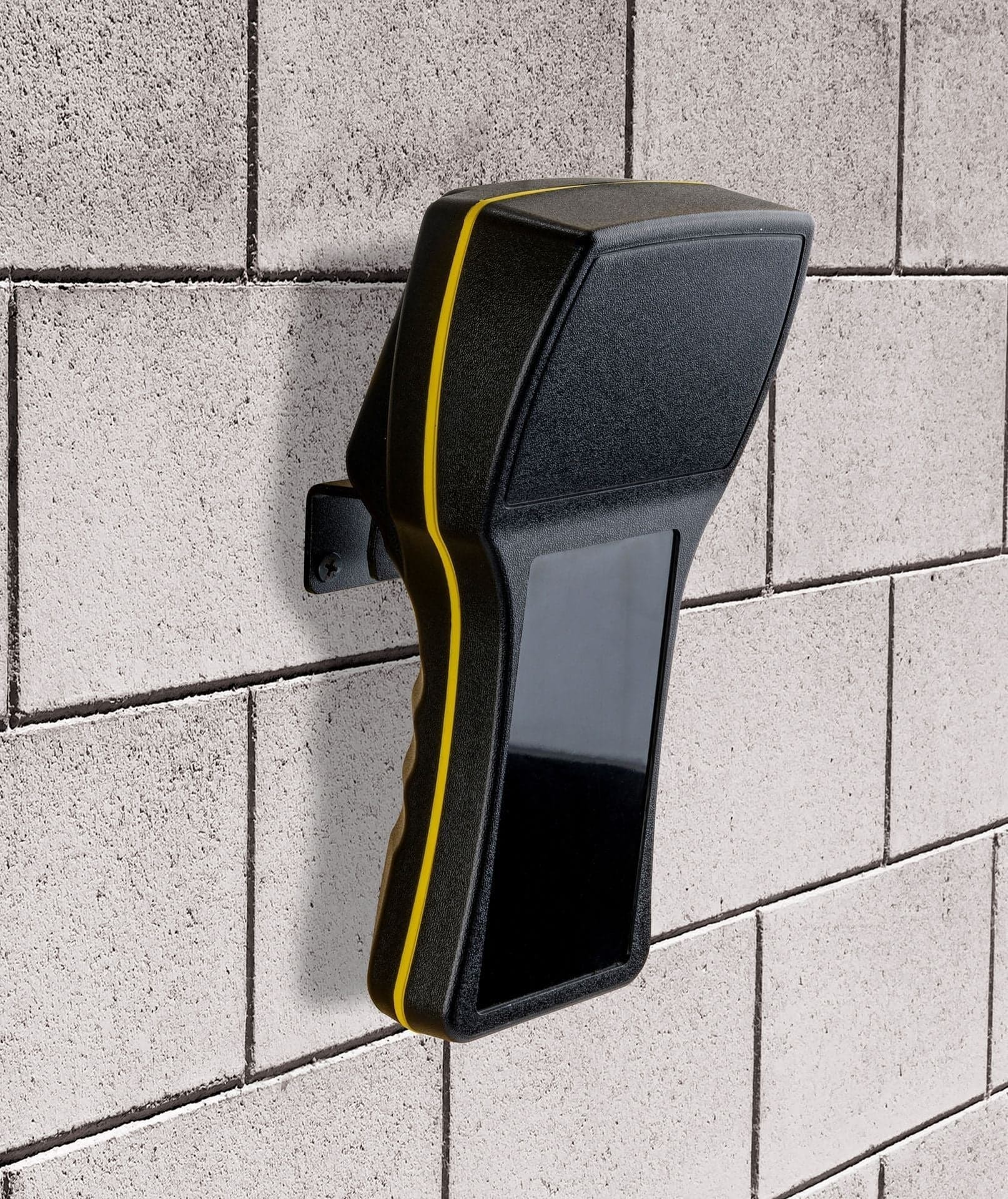

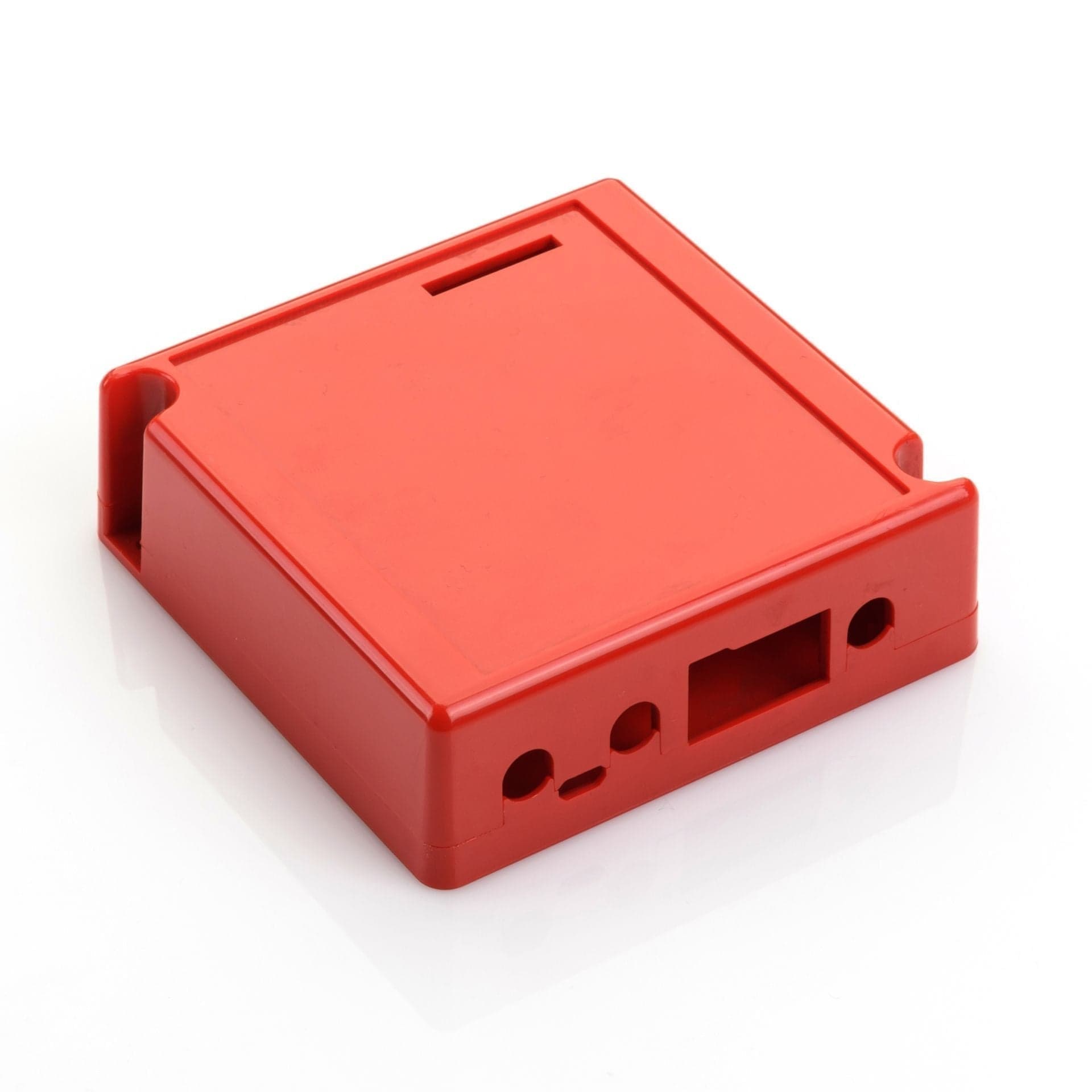

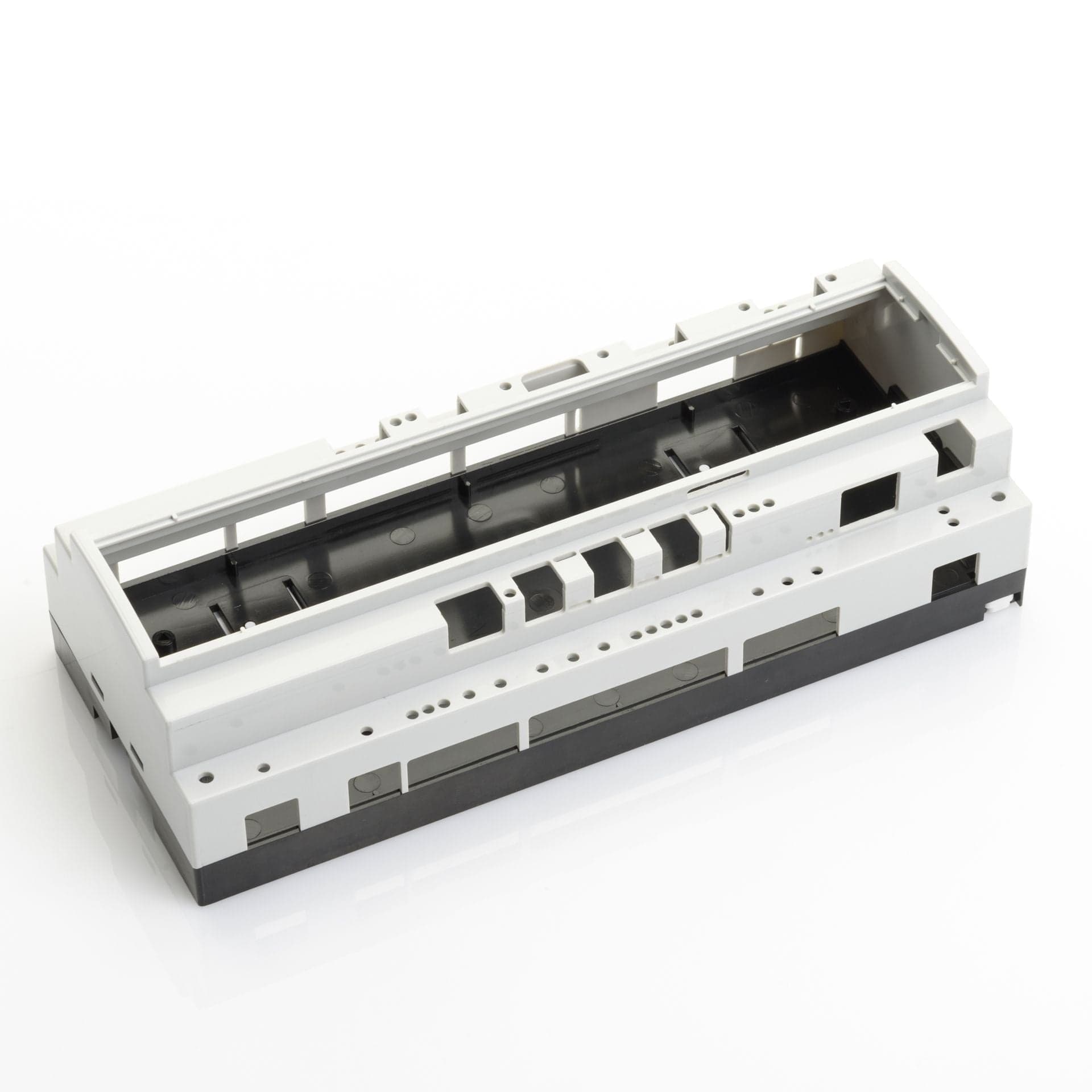

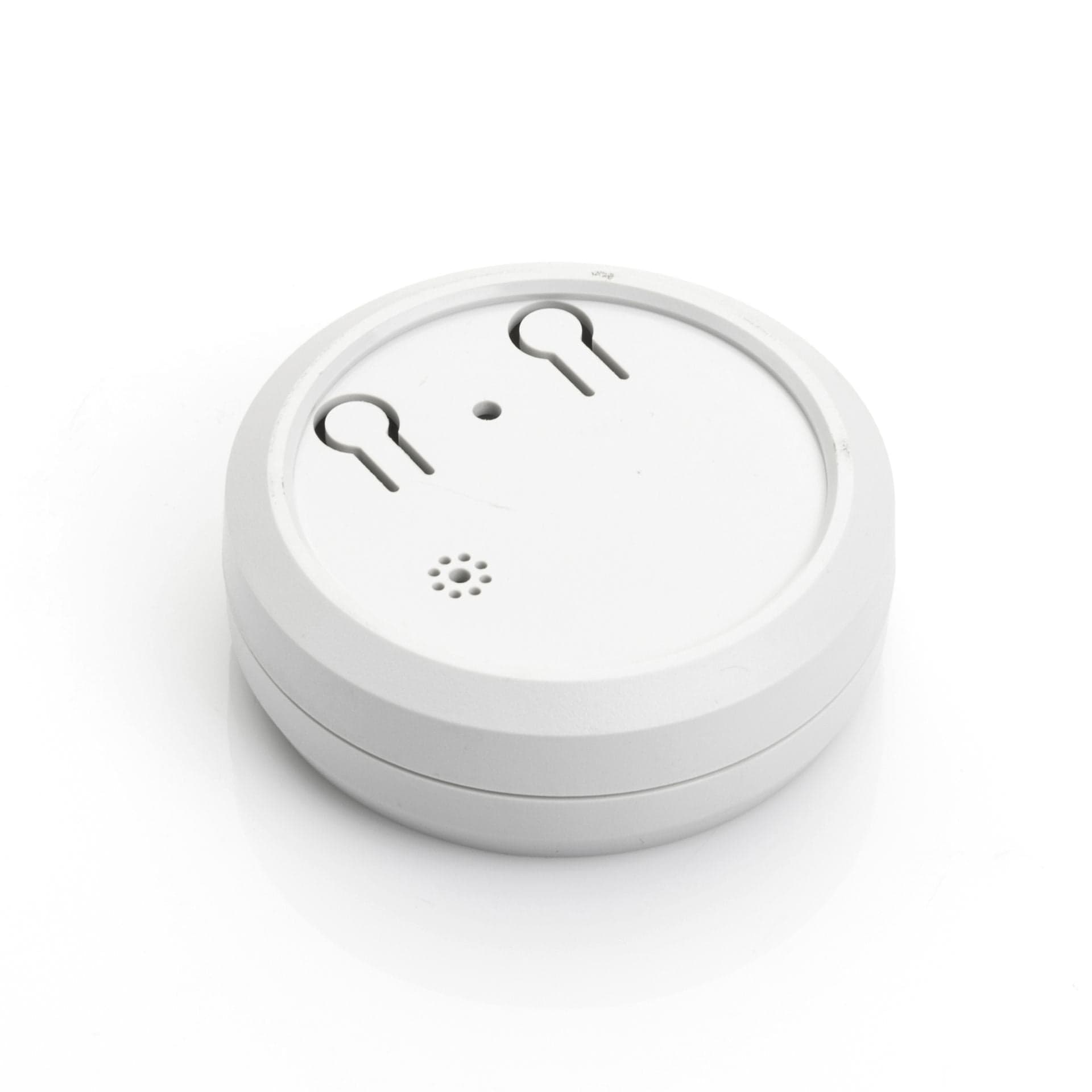

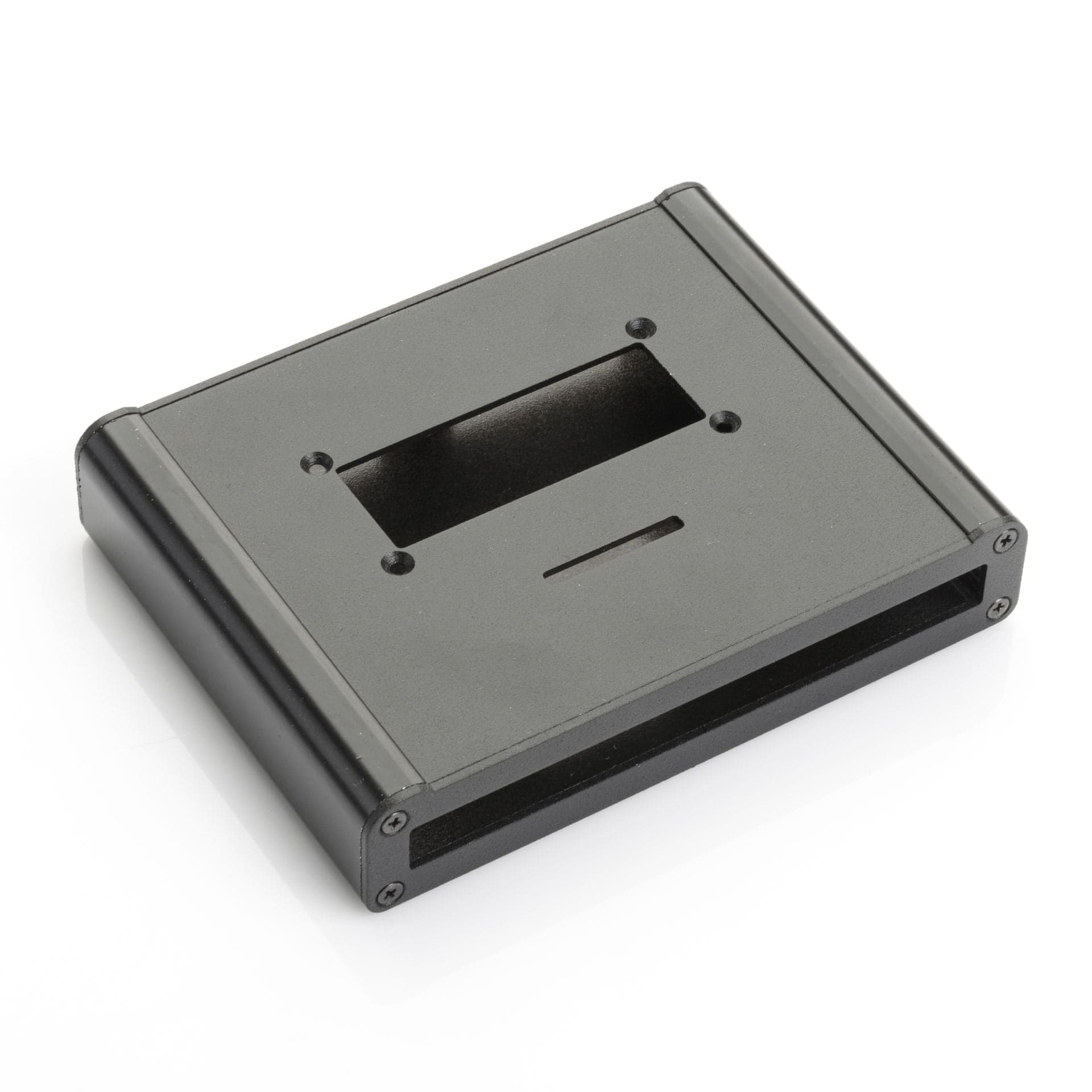

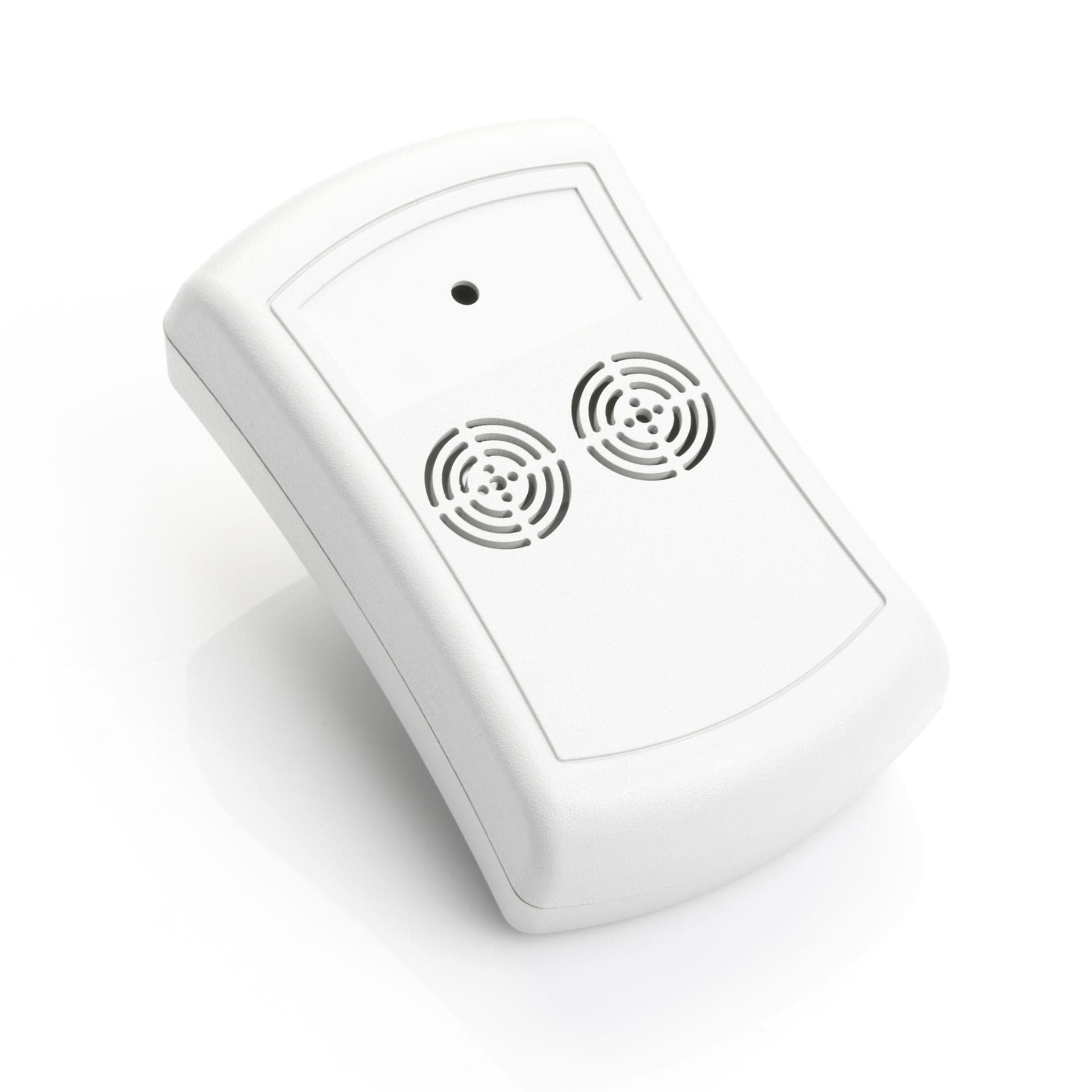

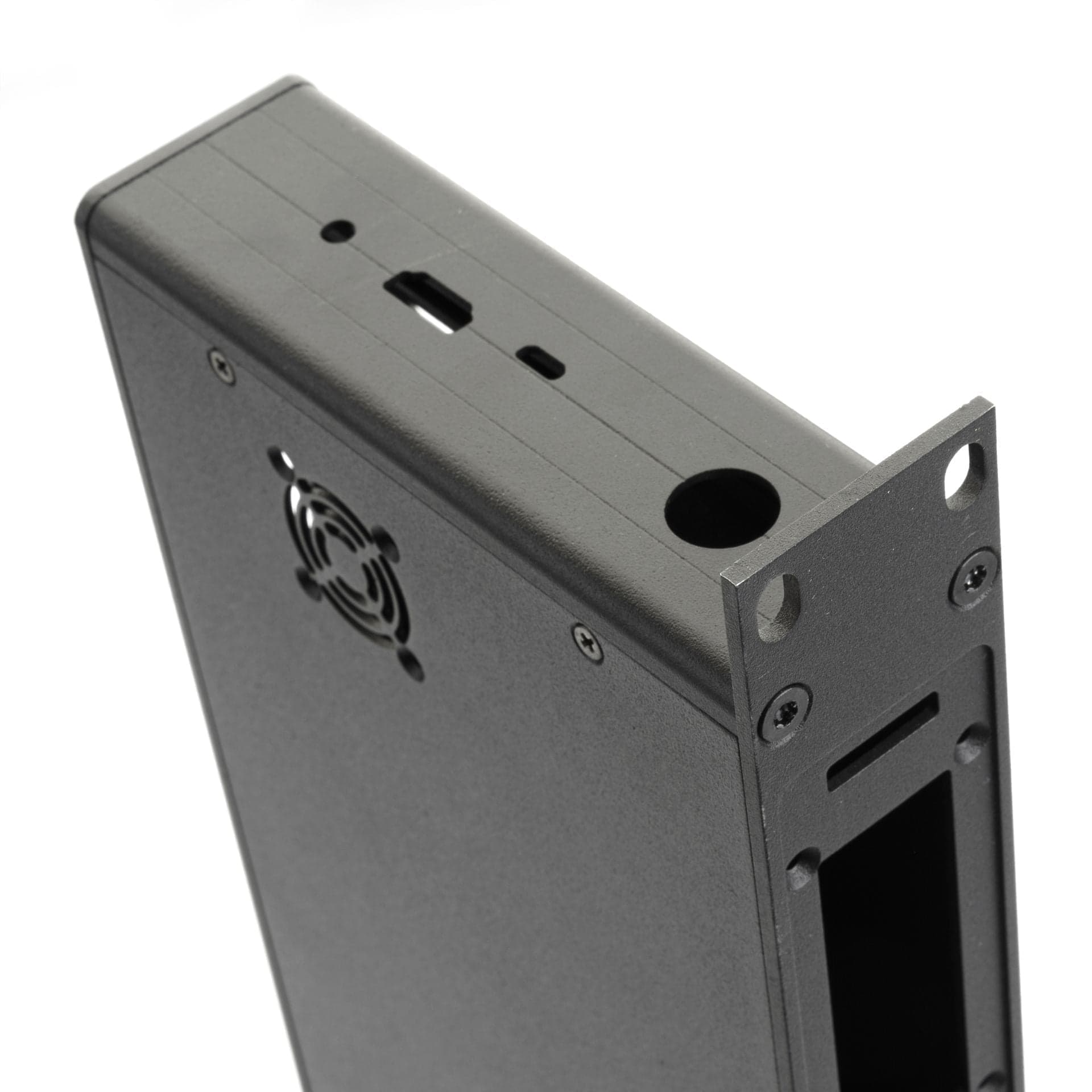

CNC Kesim Örnekleri
Müşterilerimiz için gerçekleştirdiğimiz CNC kesim örneklerinden bazıları.
CNC İşleme Hakkında Sıkça Sorulan Sorular
Minimum sipariş adedi var mı?
Hayır, minimum sipariş adedi yoktur. 1 adetlik siparişlerinizi bile işleme alıyoruz.
Hangi dosya formatlarını kabul ediyorsunuz?
Elle çizilmiş krokiler (PDF, JPG, PNG), AutoCAD çizimleri (DXF), PDF çizimleri, STEP, Parasolid ve IGES formatlarını kabul ediyoruz. Dosya ölçeğinin 1/1 olmasına dikkat ediniz.
Toleranslarınız nedir?
DIN7168 standardına uygun genel toleranslar uyguluyoruz. 0,5-3 mm arası ± 0,1 mm, 6-30 mm arası ± 0,2 mm tolerans sağlıyoruz. Özel tolerans gereksinimleri için uzmanlarımızla iletişime geçin.
Hangi malzemeleri işleyebiliyorsunuz?
Plastik, alüminyum ekstrüzyon, sac levha, şeffaf panel ve alüminyum döküm malzemeler üzerinde CNC işleme yapabiliyoruz.
Daha önce yaptırdığım bir işlemi tekrar sipariş edebilir miyim?
Evet, her CNC işleme siparişine bir işçilik kodu veriyoruz. Bu kodu kullanarak tekrar siparişlerinizi hızlıca verebilirsiniz.
Projeniz için CNC kesim hizmeti mi arıyorsunuz?
Uzman ekibimiz size yardımcı olmaya hazır. Teknik çiziminizi gönderin, size hızlıca fiyat teklifi sunalım.
