23A / N Boy Pil Yuvaları

BH-511 serisi UM-5 / N boy gövde ölçüsüne göre tasarlanmıştır ve bu kategori 23A (A23, 23AE) pillerle birlikte kullanımı kapsar. İki pil tipinin çap ve boyu birbirine yakındır; kritik uygulamalarda seçtiğiniz pille gerçek numune üzerinde deneme yapmanızı öneririz.

Pil devre kartının üzerinde duracaksa PCB pinli modeller lehimleme ile tekrarlanabilir ve düzenli bir montaj sağlar. Pil bölmesi karttan ayrıysa veya kutu içinde farklı bir konuma alınacaksa kablolu model daha esnektir.

Cihaz elde taşınıyorsa, düşme veya titreşime maruz kalıyorsa tırnaklı modeller pili yuvada mekanik olarak kilitler. Sabit kullanımda ve pil sık değiştiriliyorsa düz model pil değişimini kolaylaştırır.

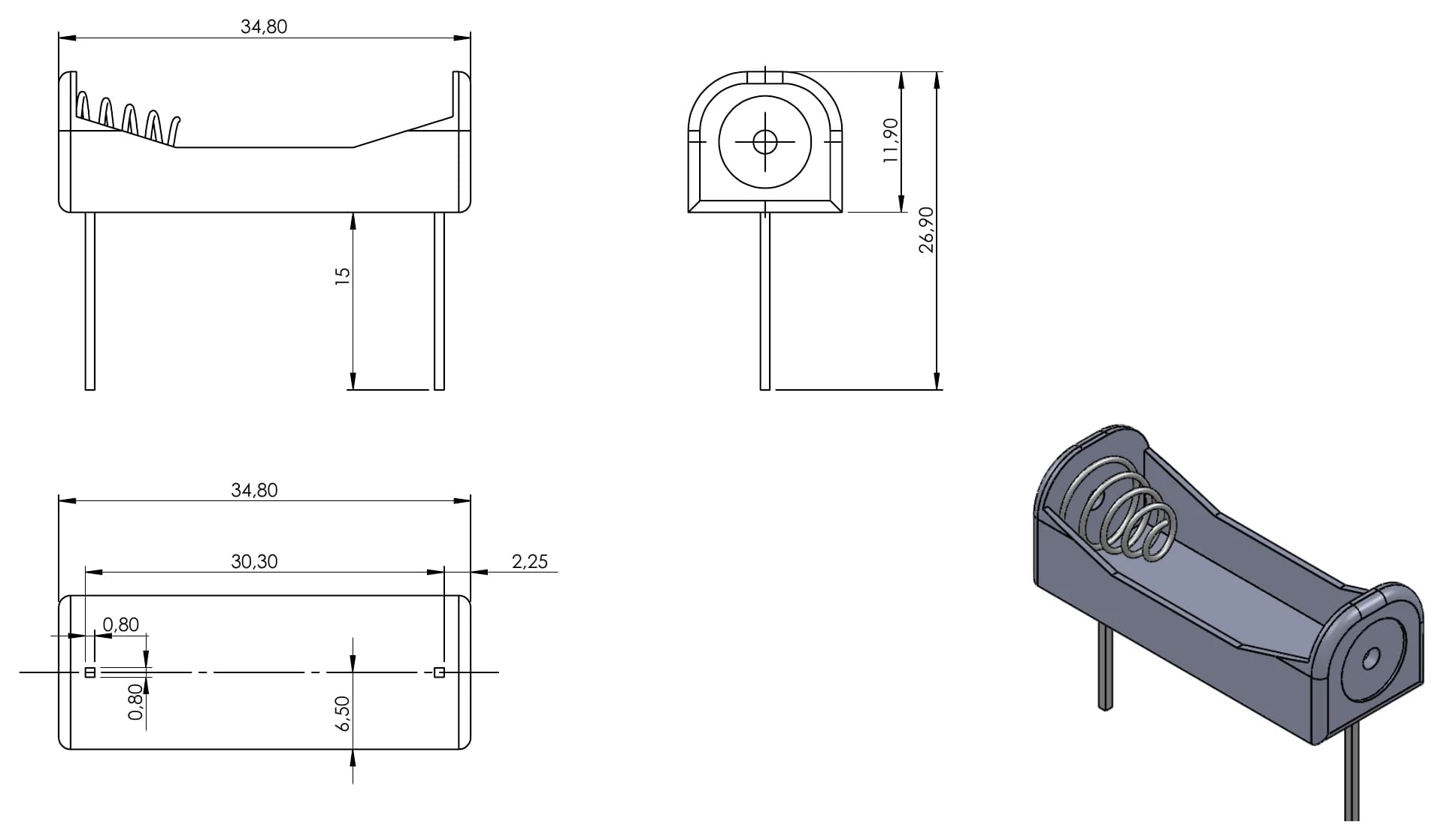

BH-511-P teknik çiziminde pin kesiti 0,80 × 0,80 mm, pinler arası mesafe 30,3 mm'dir. Kart deliklerini açmadan önce ürün sayfasındaki PDF çizimden ölçüleri kontrol edebilir, DXF dosyasını CAD programınıza aktararak yerleşimi doğrulayabilirsiniz.

Kategorideki yuvalar ABS gövdelidir ve -20°C / +60°C çalışma sıcaklığı aralığında kullanım için uygundur. Temas parçaları yaylı metal kontaklardır.
