Adı üstünde: AA pilin yarı boyunda (14,5 mm çap × 25 mm boy) bir hücredir. En yaygın üyesi 3,6 V lityum tiyonil klorür ER14250'dir; 1,5 V alkalin versiyonları da vardır.

ER14250 neden bellek beslemede tercih edilir?

Yılda %1-2 gibi çok düşük öz deşarjı ve geniş sıcaklık aralığı vardır; mikroamper yüklerde 10 yıla varan servis ömrü sunar.

3,6 V pil ile 1,5 V pil aynı yuvada değişebilir mi?

Mekanik olarak sığar ancak gerilimler farklıdır; devreniz hangi pil için tasarlandıysa o kimyayla kullanılmalıdır.

Pin yerleşimini nereden doğrularım?

Ürün sayfasındaki PDF çizimde pin ölçüleri ve delik aralıkları verilmiştir; DXF dosyası CAD ortamına aktarılarak kart yerleşimi doğrulanabilir.

Looks like you're visiting from United States. · See all regions

🚚 Dikkat Taşınıyoruz: Ankara Showroom yeni adresinde 📍

AI Asistan CAD Görüntüleyici

Giriş Yap

Bu sitede çerez kullanıyoruz

Siteyi çalıştırmak ve deneyiminizi iyileştirmek için çerez kullanıyoruz. Zorunlu çerezler her zaman aktiftir; isteğe bağlı analiz ve pazarlama çerezleri yalnızca kabul ederseniz kullanılır. Gizlilik Politikası

Pil Yuvaları

1/2 AA Pil Yuvaları

AA'nın yarı boyundaki 1/2 AA piller — özellikle 3,6 V lityum ER14250 — için PCB montajlı ve SMD yuvalar. Ölçüleri tablodan karşılaştırın, örnek teknik çizimi inceleyin.

1/2 AA pil yuvası seçim rehberi

Bellek beslemenin sessiz standardı.

1/2 AA, kalem pilin yarı boyundadır; bu boyun en yaygın üyesi 3,6 V lityum ER14250'dir. Çok düşük öz deşarjıyla PLC'lerde, endüstriyel kontrolörlerde ve sayaçlarda yıllarca bellek/saat besleme görevi yapar.

Uyumlu pil adları

1/2 AAER142503,6V lityum14,5 × 25 mm

Karşılaştırma tablosu Ürünlere git

Seçimden önce kontrol edin

Pil tipi ve gerilim

Montaj yöntemi (THT/SMD)

Kart üzerindeki alan

Seri üretimden önce ölçüleri ürün çiziminden doğrulayın; kritik uygulamalarda seçtiğiniz pille gerçek numune üzerinde deneme yapmanızı öneririz.

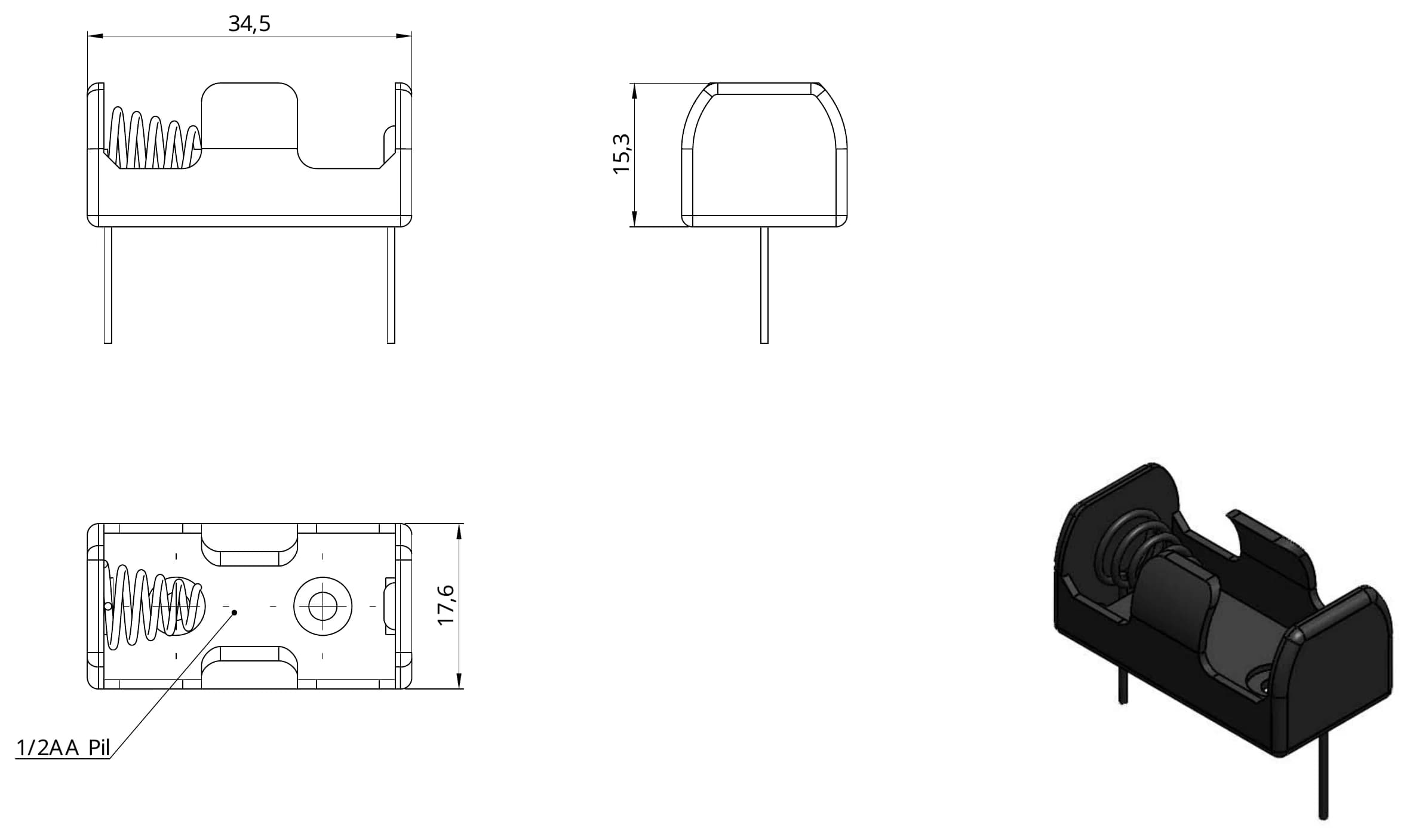

BH-1/2AA-2PÖrnek teknik çizim
